С помощью команды Редактор > Изменить форму > Базировать Вы можете привести (удлиняя или укорачивая) стены, балки, дуги и линии к общей базе, в качестве которой может использоваться прямая, дуга или ребро многоугольника.
Примечание: Также можно базировать плоскости крыш по отношению друг к другу или другим элементам.
См. Пересечение односкатных крыш и Подрезка удаленными крышами.
1.Выберите элементы, которые Вы хотите привести к общей базе.
2.Выберите команду Редактор > Изменить форму > Базировать.

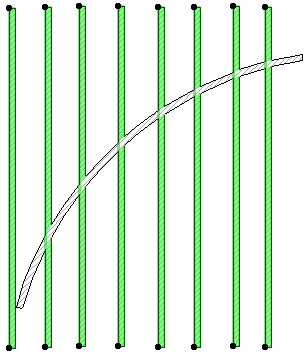

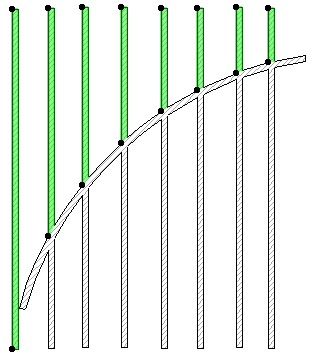

3.Проведите отрезок прямой или сделайте курсором-мерседесом щелчок на существующей прямой, дуге, окружности, стене или стороне многоугольника. Выбранные стены и прямые пересекающиеся (фактически или при продолжении) с указанной прямой/дугой/контуром или построенным отрезком, будут либо обрезаны в точке пересечения с заданной базой, либо продлены до соприкосновения с ней. Базированию подвергаются только те элементы, которые пересекаются фактически или на продолжении с выбранной дугой, прямой или контуром.
Примечание: Если указанный торец принадлежит Перекрытию, то процесс полностью идентичен Выравниванию элементов по перекрытиям.
См. Выровнять элементы по перекрытиям.
Команда Базировать доступна на плане этажа и в 3D-окне, а для чертежных элементов - в окнах разреза/фасада/внутреннего вида, 3D-документа и детали/рабочего листа. В 3D-окне можно произвести базирование выбранной стены или балки к вертикальной плоскости.
Клавишная команда для разделения и базирования
Имеется простая клавишная команда, которая позволяет продлить короткий элемент или разделить длинный по отношению одному и тому же ребру.

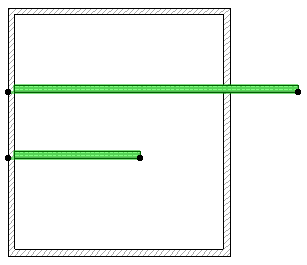

1.Выберите все элементы, которые Вы хотите продлить или разделить. Активным должен быть тот инструмент, которым построены выбранные элементы.

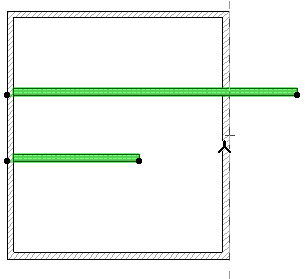

2.Нажмите клавишу Ctrl (Windows) или Cmd (MacOS) на ребре, которое используется для продления/отсечения.

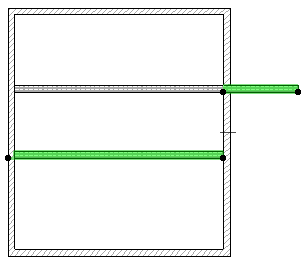

3.Операции продления/разделения сразу же выполняются. При этом все элементы остаются выбранными.
