Перемещение, поворот, зеркальное отражение копий элемента

Вы можете создать точный дубликат элемента в пределах одного проекта путем перемещения одной или нескольких копий выбранного элемента. Выбор элемента может быть произведен с помощью указателя или бегущей рамки.

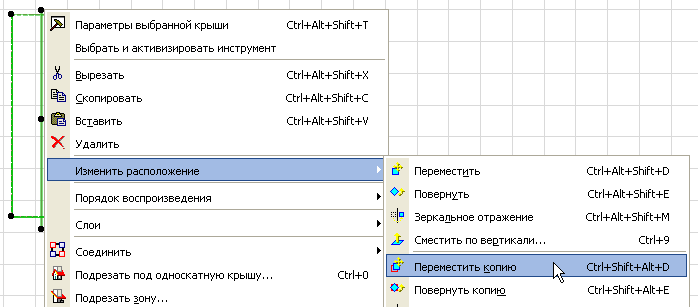

•Для перемещения, поворота и зеркального отражения копии элемента выберите требуемый элемент и затем выберите соответствующую команду в подменю Редактор >Изменить расположение или в контекстном меню.

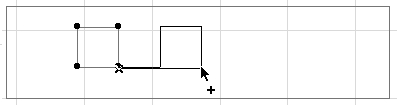

•Другой способ - выбрать обычную пиктограмму Перемещение/Поворот/Зеркальное отражение в локальной панели и затем нажать клавишу Ctrl (Windows) или Alt/Opt (MacOS). (При этом возле курсора появляется небольшой символ +; нажмите клавишу Ctrl еще раз для отмены функции копирования). Создайте копию выбранного элемента путем его перетаскивания, поворота или зеркального отражения. Щелчком разместите созданную копию. Копия элемента окажется выбранной вместо оригинала.

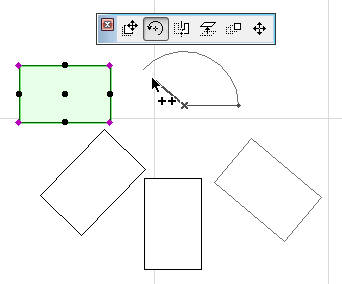

•Для перемещения или поворота многих копий элемента выберите этот элемент и затем выберите соответствующую команду в подменю Редактор > Изменить расположение (или используйте Ctrl + Alt (Windows) или Cmd + Opt/Alt (MacOS) в качестве клавишной команды). Возле курсора появятся символы “++”. Щелкните элемент для перемещения или поворота копии в новое место. Вы можете разместить много копий. Двойной щелчок завершает выполнение операции размещения копий.

Примечание: При повороте копий они будут размещаться вдоль одной и той же оси поворота.

Этой функцией можно пользоваться в окнах Плана этажа, Разреза/Фасада/Развертки и в 3D-окне. В окне чертежа деталей можно использовать эту возможность по отношению к любому чертежному элементу. В 3D-окне функции перемещения, поворота и зеркального отражения действуют только по отношению к добавленным чертежным элементам.

Для создания одной или более копий элемента, которые располагаются со смещением (а не являются точными копиями) относительно оригинала:

См. Смещение всех ребер.
