Создание элементов с помощью волшебной палочки

1.В инструментальной панели выберите инструмент, элемент которого Вы хотите построить.

2.Активируйте волшебную палочку одним из следующих способов:

•Нажмите клавишу Пробел.

•Щелкните пиктограмму Волшебная палочка в панели управления;

Примечание: По умолчанию панель управления не показывается. Чтобы открыть ее, выполните команду Окно > Панели > Панель управления.

•Выберите команду Конструирование > Очертить многоугольник волшебной палочкой.

Волшебная палочка имеет три различных изображения курсора для идентификации:

•вершин:

•ребер:

•и пустого пространства, включая поверхности фигур:

3.Щелкните волшебной палочкой для нахождения и отслеживания многоугольной фигуры.

•Если Вы производите щелчок на ребре или в вершине элемента, волшебная палочка создает многоугольник путем отслеживания этого элемента и/или нахождением цепочки элементов: она “пробегает” вдоль ребра и отслеживает цепочки элементов, чьи конечные точки располагаются в пределах этого ребра.

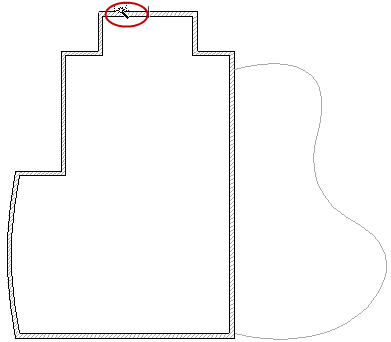

Например, активируйте инструмент Крыша (геометрический вариант многоскатной крыши) и щелкните волшебной палочкой на ребре стены, чтобы создать крышу, которая совпадает с многоугольником стены.

•Если Вы произведете щелчок в пустой области или на поверхности фигуры, то волшебная палочка примет во внимание замкнутую геометрическую область, сформированную элементами, которые расположены ближе всего и создаст результирующую многоугольную область.

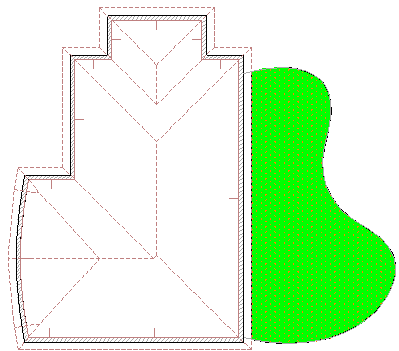

Например, активируйте инструмент Штриховка и щелкните волшебной палочной внутри пустой области, очерченной замкнутой полилинией, чтобы создать штриховку из этой области.

•Вы можете уточнить функцию поиска многоугольной области путем выбора одного или нескольких элементов. В этом случае при поиске цепочки элементов или ограниченной многоугольной области волшебная палочка примет во внимание только выбранные элементы.

4.Создаются новые элементы.

•Все созданные с помощью волшебной палочки элементы становятся самостоятельными элементами Вашего проекта, которыми Вы можете оперировать независимо от тех элементов, на основе которых они были созданы.

•Если исходные фигуры больше не нужны, Вы можете удалить их.

•Если было активировано смещение или множественное смещение, то после создания элемента с помощью волшебной палочки Вы сможете завершить выполнение функции смещения.

•Если Вы создаете простую крышу, то должны будете сначала начертить базовую линию крыши и указать направление ее подъема до создания многоугольника с помощью волшебной палочки.

•Если Вы создаете заштрихованную область со специальной ориентацией штриховки, то сначала с помощью волшебной палочки создается многоугольник штриховки, а затем рисуется вектор ориентации штриховки.

Все параметры созданного таким образом элемента (помимо его формы) определяются текущими установками его инструмента. Вы всегда должны проверять соответствуют ли они требуемым параметрам до или после произведенного преобразования, особенно в том случае, когда между различными элементами должны существовать определенные взаимосвязи, например, между стеной и располагающейся над ней крышей.
