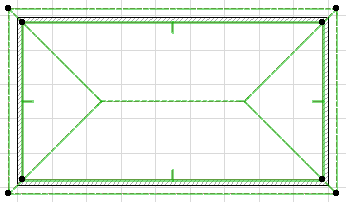

1.Начнем с обычной вальмовой крыши.
Чтобы познакомиться с построением вальмовой крыши см. Вальмовая крыша.

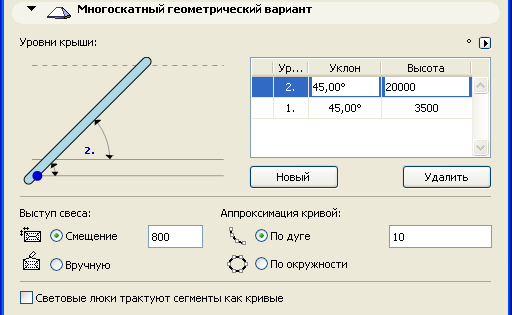

2.Преобразуем эту крышу в двухуровневую: откройте диалоговое окно Параметры крыши и перейдите в панель Многоскатный геометрический вариант.
•Нажмите кнопку Новый для добавления второго уровня.
•Укажите высоту, на которой заканчивается первый уровень (и начинается второй). Уклон может быть одинаковым на обоих уровнях.
Нажмите OK для закрытия диалогового окна.

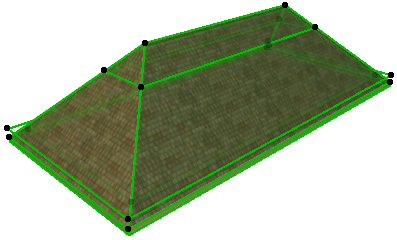

3.Посмотрите результат в 3D-окне. Так как уклон уровней одинаковый, выберите крышу, чтобы увидеть, где начинается второй уровень.

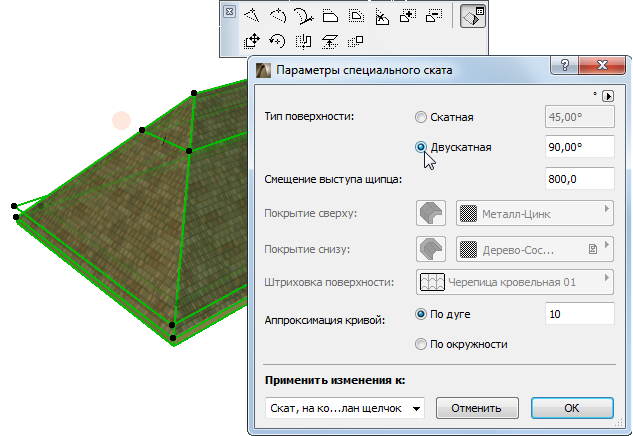

4.Преобразуйте в щипцы скаты второго уровня на обоих концах крыши.
См. Преобразование ската крыши в щипцовую крышу.

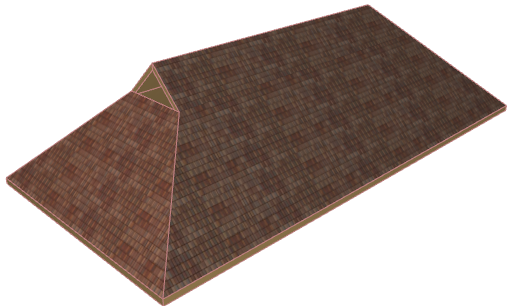

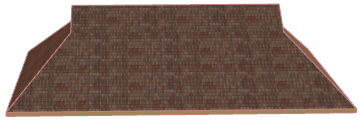

5.Посмотрите на результирующую крышу.
