Оболочка в ArchiCAD - это реальный строительный элемент с широкой областью использования. Используйте ее для моделирования элементов от общей формы всего здания и до отдельного специализированного объекта.

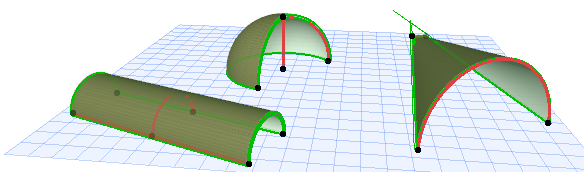

Оболочки могут создаваться на плане этажа и в 3D-окне. Она имеет следующие три основных геометрических варианта построения:
•Вытягивание
•Вращение,
•Линейчатая
Можно легко построить оболочку одного из этих основных типов. Затем Вы сможете усовершенствовать построенную оболочку ее графическим редактированием, используя для этого свободное вращение, добавление проемов или отсекая ненужные части ее контура.
См. Графическое редактирование оболочки.
Конструкция оболочки
Конструкции Оболочек, как и прочих конструктивных элементов, основываются на назначенных им Строительных материалах.
Оболочка (как и стена, перекрытие, крыша) может иметь многослойную конструкцию. Если оболочки имеет многослойную конструкцию, то ее толщина определяется в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции, и она равна суммарной толщине всех слоев.
Для многослойной Оболочки “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.

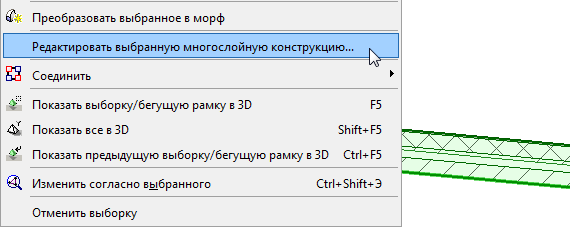

Примечание: Можно получить доступ к редактированию выбранной многослойной конструкции через контекстное меню:
Оболочка состоит из мембраны и тела, присоединяемого к одной из сторон мембраны.

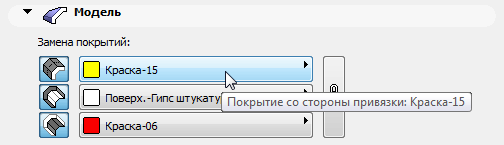

Мембрана определяется как сторона привязки Оболочки, и используется, например, для замены покрытий в панели Модель диалога Параметров Оболочки. Тело оболочки “простирается вниз”, оставляя вверху сторону привязки.
Используйте кнопку Зеркально (в диалоге Параметры оболочки или в информационном табло) для перемещения тела оболочки на противоположную сторону мембраны.
Представление оболочки на плане этажа
•Представление оболочки на плане этажа зависит от ее реальной 3D-фигуры. Вы можете увидеть на Плане Этажа результаты применения к оболочке Операций Твердотельного Моделирования.
•Для Оболочек может отображаться штриховка поверхности, которая - как и для Крыш - может отражать векторную штриховку покрытия Оболочки, в соответствии с параметрами Строительного материала или (если включена замена покрытий) в соответствии назначенным с верхним покрытием. (Отметьте маркер Использовать штриховку покрытия в разделе Штриховка поверхностей диалогового окна Параметров Оболочки.)
Соединение оболочки
Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов, включая Оболочки:
См. Пересечения Элементов и Объединение элементов: Крыши, Оболочки, Морфы.
Как и крыши, оболочки являются отсекаемыми элементами и участвуют в ассоциативных связях. Это означает, что Вы можете отсечь оболочку другими элементами для получения более точных фигур и сложных конструкций.
См. Отсечение элементов крышами/оболочками.
Проемы оболочки
В оболочках можно разместить отверстия и световые люки.
См. Создание отверстия в оболочке и.
Притяжение к Оболочке
Механизм привязки ArchiCAD действует и для оболочек. Это означает, что при построении новой стены, колонны, балки или объекта функция привязки позволяет разместить их точно на поверхности существующей оболочки, обеспечивая им таким образом необходимое возвышение.
См. также Притяжение
