Для ознакомления с параметрами, общими для всех инструментов в панели инструментов, см Работа в диалоговых окнах инструментов.
Для получения общей информации по созданию и редактированию морфов см. Морфы.
Диалоговое окно Параметры морфа по умолчанию позволяет настраивать параметры создаваемых Морфов.
Диалог Параметры выбранного морфа может выглядеть по-разному в зависимости от выбора
•всего Морфа или
•одного или нескольких его подэлементов (граней и/или ребер),
•или их сочетания.
См. также Выбор морфа
В диалоговом окне приводятся параметры последней выбранной грани или ребра, однако измененные параметры применяются ко всем выбранным граням и/или ребрам.

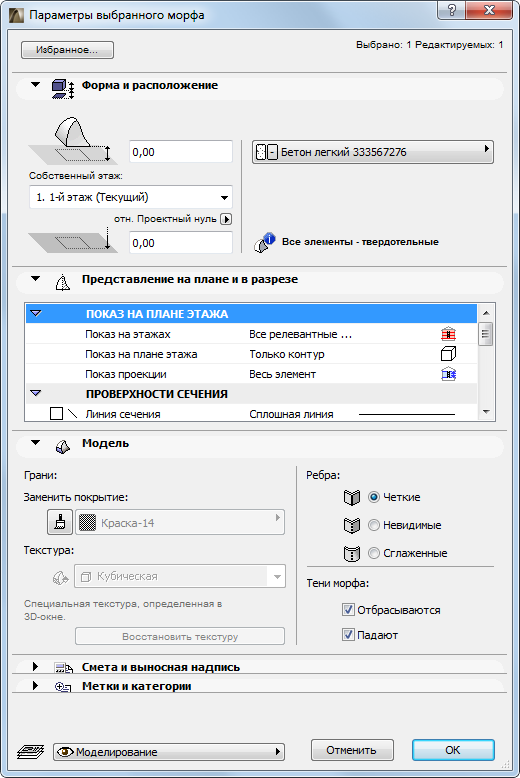

Параметры выбранного морфа: весь морф
При выборе всего морфа в диалоге Параметры выбранного морфа становятся доступными все управляющие элементы:
Исключение: Наложение текстуры (Кубическая или Плоскостная) может быть применено для индивидуально выбранных граней. Для морфа в целом наложение текстуры всегда Кубическое.
Параметры выбранного морфа: грани и/или ребра
Используйте механизм выбора подэлементов для выбора комбинации требуемых ребер и граней морфа для их редактирования.
В этом случае доступной является только панель Модель и в ней доступными являются только параметры Замены покрытий и Наложения текстуры (если выбрана хотя бы одна грань) и Тип ребра (если выбрано хотя бы одно ребро).
Остальные управляющие элементы недоступны (приведены серым цветом), так как они применяются к морфу в целом, а не к выбранным подэлементам.
В диалоговом окне приводятся параметры последней выбранной грани или ребра, однако измененные параметры применяются ко всем выбранным граням и/или ребрам.
Количество редактируемых граней и редактируемых ребер, если они имеются, приводятся в панели Модель и в информационном табло.

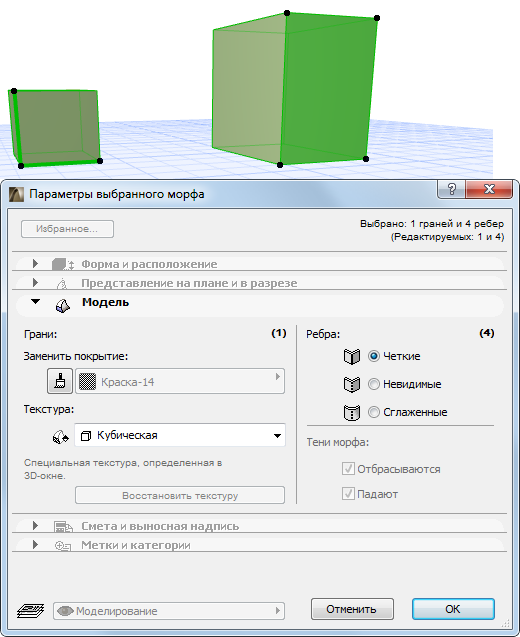

Параметры выбранного морфа: весь морф и плюс грани и/или ребра
Если Вы выбрали весь морф и плюс любое количество редактируемых граней и/или ребер, предоставляется возможность редактировать только подэлементы: все подэлементы выбранного морфа и плюс индивидуально выбранные подэлементы.
Опять же, доступной является только панель Модель диалога Параметры выбранного Морфа, а в ней - управляющие элементы Покрытия грани, Наложения текстуры и Тип ребер. Общее количество редактируемых элементов приводятся в панели Модель и в информационном табло.
Примечание: Управляющие элементы этой панели оказываются доступными при установке параметров морфа по умолчанию или когда выбран один или несколько морфов (а не его подэлементы).
Смещение основания относительно собственного этажа: Укажите здесь значение возвышения Морфа относительно Собственного этажа.
Это место отмечается узловой точкой выбранного морфа. эта наиболее низко расположенная точка Морфа.
Собственный этаж
Выберите один из следующих возможных вариантов собственного этажа:
•Текущий. Текущий этаж является собственным этажом морфа.
•Выбор этажа. Выберите в этом списке этаж, к которому следует привязать морф. Щелкните на Выбрать этаж, чтобы вызвать полный список всех этажей проекта, если они не были отражены в списке.
Наиболее низко расположенная точка Морфа физически привязывается к Собственному этажу. При последующем изменении расположения Собственного этажа (например, переопределении уровня пола), расположение Морфа также будет изменено.
Отметка основания [относительно Уровня привязки]: Установите высоту наиболее низко расположенной точки Морфа относительно Уровня привязки (по умолчанию это Проектный нуль). Щелчок на всплывающем меню в виде стрелки позволяет выбрать требуемый Уровень привязки.
Примечание: Уровни привязки определяются в диалоге команды Параметры > Рабочая среда проекта > Уровни привязки.
Примечание: Отметка основания показывает текущую отметку самой низкой точки Морфа. Таким образом данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Морфа не меняется.

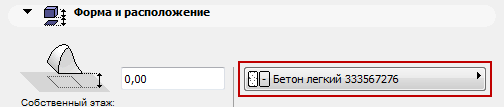

Строительный материал: Воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал Морфа.
Панель Представление на плане и в разрезе
Показ на плане этажа
Примечание: Управляющие элементы этой панели оказываются доступными при установке параметров морфа по умолчанию или когда выбран один или несколько морфов (а не его подэлементы).
Показ на этажах. Укажите здесь, на каких этажах будет виден морф.
•Только собственный этаж. Морф будет показываться и редактироваться только на его собственном этажа.
•Собственный и этажом выше и/или Собственный и этажом ниже.
•На всех этажах. Контур всего морфа будет показываться (используя его параметры линий неусеченной верхней части) на каждом этаже проекта с использованием реквизитов верхней части.
•Все релевантные этажи. Морф будет виден и его можно будет редактировать на всех тех этажах, которые он пересекает.
•Специальный. Выберите этот вариант, чтобы показывать морф на специально выбранных этажах. Открывается диалоговое окно Показ на этаже - специальные параметры, в котором устанавливаются этажи, на которых показываются контур и штриховка морфа.
Для получения дополнительной информации см. Показать на этажах.
Показ на плане этажа. Выберите вариант показа Морфа на Плане этажа.
•Сечение и низ. Показывается отсеченная часть 3D-модели элемента и плюс его неотсеченная (нижняя) часть.
•Сечение и верх. Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) и плюс его верхняя часть (то есть часть элемента, расположенная выше плоскости сечения плана этажа).
•Только сечение. Показывается только элемент в сечении (то есть, согласно плоскости сечения плана этажа).
Здесь также имеется два дополнительных варианта:
•Только контур. Приводится весь контур элемента с использованием реквизитов, приписанных для неусеченной части. Тип линии изменяется в зависимости от расположения морфа относительно плоскости сечения плана этажа:
-морф, полностью расположенный ниже плоскости сечения, показывается с использованием всего его контура и неусеченных линий;
-морф, полностью расположенный выше плоскости сечения, показывается с использованием всего его контура и линий верхней части;
-морф, расположенный частично выше и частично ниже плоскости сечения, показывается с использованием всего его контура и неусеченных линий.
•Весь верх. Приводится весь контур элемента с использованием реквизитов, приписанных для верхней части.
Показ проекции. Это всплывающее меню имеет следующие три варианта: (Они доступны только при установке показа на Плане этажа в виде “Сечение и низ”.)
•Согласно диапазону плана этажа. Предполагает показ элемента в диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже.)
Если Вы выбрали этот вариант, то сможете установить требуемый диапазон в диалоге Параметры плоскости сечения плана этажа.
•Согласно абсолютному диапазону. Устанавливается фиксированный нижний предел (по умолчанию это проектный нуль) и показываются все части элемента выше этого предела.
При выборе этого варианта перейдите в диалоговое окно Параметры плоскости сечения плана этажа и установите там абсолютный предел воспроизведения для этого элемента.
•Весь элемент. Будут показаны все видимые части элемента.
Для получения дополнительной информации см. Диалоговое окно Плоскость сечения плана этажа.
Поверхности сечения. Настраиваемые здесь реквизиты будут использоваться для поверхностей сечения как в Разрезе, так и на Плане этажа.
•Укажите тип и перо линии сечения

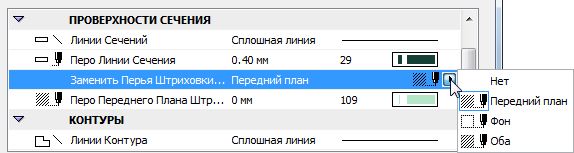

•При необходимости, замените перья переднего плана/фона штриховки этого элемента (определяемые по умолчанию для Строительного материала). Чтобы сделать это, выберите Передний план, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры.
•Показ линии контура: Создает линию контура вокруг элемента морфа в окне Плана Этажа/Разреза/3D-документа, даже если для морфа настроено использование сглаженных или невидимых ребер.
Следующие параметры используются для настройки типов линий и перьев контуров элементов, расположенных выше (Проекции) и/или ниже (Контура) относительно Плоскости Сечения Плана Этажа.
•Линии Проекции будут показываться в том случае, если для показа на Плане этажа выбран вариант “Сечение и верх” или “Весь верх”.
•Линии Контура будут показываться в том случае, если для показа на Плане этажа выбран вариант “Сечение и низ” или “Только контур”.
Штриховка поверхностей. Отметьте этот маркер, чтобы показывать штриховку поверхностей с использованием параметров штриховки и пера, установленных здесь.
•Выберите образец штриховки из всплывающей панели.
Примечание: В данном случае доступной является только та штриховка, которая определена как штриховка поверхностей в диалоговом окне команды Параметры > Реквизиты элементов > Образцы штриховки.

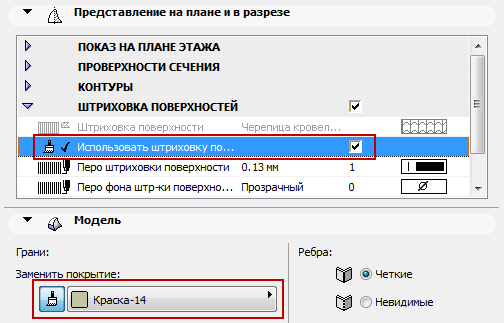

•Использовать штриховку покрытия: Отметьте это маркер, если хотите использовать штриховку верхней поверхности элемента (векторную 3D-штриховку), определенную для Строительного материала или (если включена замена) в соответствии с настройками параметров замены верхнего покрытия
•Выберите перья для образца штриховки поверхности и для его фона.
Ориентация штриховки поверхностей. Этот управляющий элемент определяет ориентацию образца штриховки. Выберите этот элемент и затем нажмите на всплывающее меню в виде стрелки для выбора способа ориентации:
•От начала проектных координат. Образец штриховки берет свое начало относительно проектных координат и будет показана та часть штриховки, которая попадает в пределы области штриховки. Манипулятор штриховки отсутствует.
•По указанному вектору. При выборе этого варианта штриховка поверхности будет содержать манипулятор при размещении крыши на плане этажа. С его помощью Вы можете изменять ориентацию штриховки; для этого выберите манипулятор и переместите его. (Используйте пиктограмму Перемещение подэлемента в локальной панели.)
Примечание: Манипуляторы штриховки показываются только в том случае, когда активирована команда Вид > Параметры вывода на экран > Векторы штриховки. и расположенный ниже маркер 3D-проекция не отмечен.
•Деформируемая. Этот вариант приводит к деформации штриховки поверхности, имитируя 3D-вид криволинейной поверхности на плане этажа.
Для ознакомления с ними см. Варианты Ориентации Штриховки.
•3D-проекция. Отметьте этот маркер, чтобы штриховка поверхностей получалась из 3D-проекции. (При его отметке становится недоступным параметр Ориентация штриховки поверхностей, расположенный выше.)
Эта панель управляет 3D-отображением Морфа.
Примечание: Если Вы выбрали один или более подэлементов морфа (грани и/или ребра) то становятся доступными только управляющие элементы Покрытие грани, Текстура и Тип ребер.
Вы также можете применить специальные параметры к одной или более граней морфа или одному или более ребру при помощи команд Специальные параметры грани или Специальные параметры ребра, находящихся в локальной панели.
См. Специальные параметры грани.
Замена покрытий: Нажмите на кнопку переключения для замены назначенного элементу (при помощи его Строительного материала) покрытия.
Примечание: Векторная штриховка заменяющего покрытия, если она имеется, может использоваться как штриховка поверхности Морфа (для этого отметьте маркер “Использовать штриховку покрытия” в панели План этажа и разрез диалогового окна Параметров Морфа). Более того, если штриховка поверхности имеет специальное начало (с помощью альтернативной кнопки По указанному вектору), то 3D-модель также будет отражать эту ориентацию.
См. Специальные параметры грани и Тип ребра: четкое, невидимое, сглаженное.
Если были сделаны специальные настройки покрытия для одной и нескольких поверхностей Морфа (в диалогах Специальные параметры грани или Специальные параметры ребра), то в диалоговом окне Параметров Морфа рядом с элементом управления покрытием будет отображаться желтая “пользовательская” пиктограмма, указывающая на то, что покрытие одной или нескольких граней не соответствует общим настройкам.
См. Специальное Покрытие Морфа: Обратная связь в диалоговом окне Параметров Морфа, и Изменение типа ребра.
•Текстура. Этот управляющий элемент (принимающий значения Кубическая или Плоскостная) может изменяться только для выбранных граней морфа. (См. Специальные параметры грани.) Для морфа в целом наложение текстуры всегда Кубическое и изменяться не может.
См. Наложение и ориентация текстуры морфа.
•Ребра. Выберите вариант показа ребер морфа.
См. также Тип ребра: четкое, невидимое, сглаженное и Изменение типа ребра.
•Тени морфа. Отметьте один или оба маркера, чтобы показывать тени, отбрасываемые морфом и падающие на него (тени, отбрасываемые другими элементами). Эффект отбрасывания теней становится видимым, когда при визуализации используются тени (например, при фотовизуализации или в 3D-окне).
Панель морфа Смета и выносная надпись
Примечание: Управляющие элементы этой панели оказываются доступными при установке параметров морфа по умолчанию или когда выбран один или несколько морфов (а не его подэлементы).
См. Панель Смета и выносная надпись.
панель морфа Метки и категории
Примечание: Управляющие элементы этой панели оказываются доступными при установке параметров морфа по умолчанию или когда выбран один или несколько морфов (а не его подэлементы).
