Боковая панель и тип створки фрамуги
Далее приводится описание закладки Боковая панель и тип створки фрамуги, расположенной в панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Используйте эту закладку, чтобы установить параметры типа створки и сетки боковой панели.

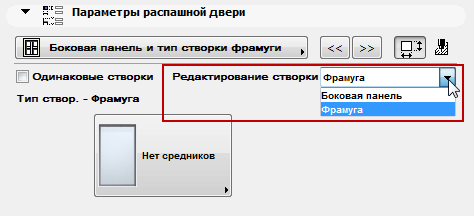

Сначала из всплывающего меню выберите створку или фрамугу для редактирования.
Примечание: При отметке маркера Одинаковые створки все створки будут иметь один стиль.

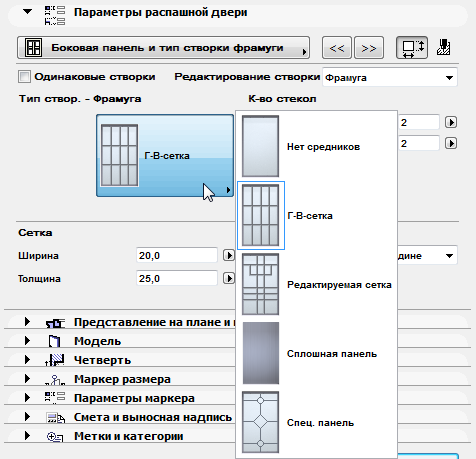

Далее, укажите тип выбранной створки:
См. также Специальная панель
Примечание: Створка типа Редактируемая сетка означает, что Вы можете редактировать перегородки створки графически в самом проекте с помощью редактируемых узловых точек.
См. Графическое редактирование с помощью редактируемых узловых точек.
Укажите значения составляющих створки: количество стекол по горизонтали и вертикали и параметры перегородок сетки.
Расположение. Выберите вариант расположения решетки створки: Внутри, Снаружи или с обеих сторон (Посередине).

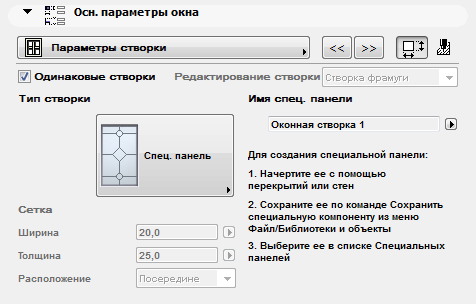

Если Вы создали Специальную панель двери, выберите вариант стиля Специальная панель.
Для получения информации о создании специальной панели см. Создание специальных компонент для дверей, окон и навесных стен.
Реквизиты створки
Чтобы установить реквизиты штриховки и пера остекления и раскладки створки, щелкните на кнопке (вверху справа страницы).
Параметр Перо 3D действует на линию на Плане этажа, изображающую остекление, когда дверь представляется в виде 3D-подобного изображения - то есть с использованием сечений, если для показа на Плане этажа выбран вариант Сечение и низ или Сечение и верх.
