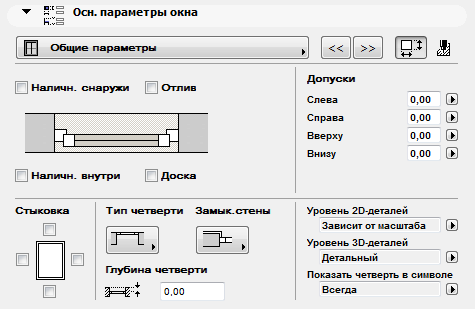

Далее приводится описание закладки Общие параметры панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Наличник
Используйте маркеры Обшивка снаружи и Обшивка внутри, чтобы добавить обшивку снаружи и внутри окна.
•Обшивка может быть определена в закладке Параметры обшивки панели графического интерфейса.
См. Параметры Внутреннего Наличника.
•Если сторона окна имеет обшивку, то для нее невозможно определить поворот штукатурки.
См. Поворот штукатурки.
Подоконник, доска
Используйте маркеры Подоконник и Доска для добавления подоконника и или доски к окну.
•Подоконник и доска могут быть определены в закладках Параметры подоконника и Параметры доски панели графического интерфейса.
Примечание: Если Вы включите Набор для низа окна, то параметры подоконника/доски становятся недоступными.
См. также Набор
Набор
Вы можете выровнять окна по горизонтали и вертикали с помощью этих параметров.
Вы должны отметить эти маркеры для текущего окна и соседнего, чтобы символ двери показывались корректно.
В результате создания набора соединяющиеся линии между обшивками, подоконниками, досками и т.д. окон исчезают, как если бы они были единым элементом.
Примечание: В библиотеке USA окна-наборы разделяются средниками.
При использовании набора некоторые другие конструктивные параметры окна могут оказаться неприменимыми и будут представлены серым цветом или вообще исчезнут.
Тип и глубина четверти
Из всплывающего меню выберите тип четверти окна или выберите Нет четверти. Укажите значение глубины четверти.
•Вы также можете указать тип четверти и установить ее глубину в закладке Параметры четверти панели графического интерфейса.
•Глубина четверти также устанавливается в панели Просмотр и расположение.

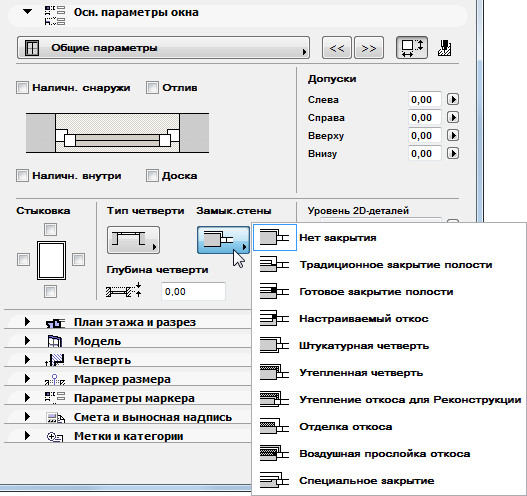

Замыкание стены
Этот параметр действует при размещении окна в многослойной стене.
Выберите из всплывающего меню вид замыкания стены. Имеющиеся варианты замыкания зависят от типа используемой четверти окна.
•Параметры замыкания указываются в закладке Замыкание стены панели графического интерфейса.
См. Замыкание стены.
Зазоры
Укажите здесь значения, чтобы увеличить отверстие в стене, высекаемое окном, за счет зазоров со всех сторон.
Примечание: Указание зазоров не влияет (в отличие от допуска) на номинальный размер окна.
Уровень 2D- и 3D-детализации. Показ четверти
Выберите уровень детализации показа окна в 2D и 3D.
Если для 2D-символа выбирается вариант Зависит от масштаба, то степень детализации изменяется в зависимости от масштаба проекта. В противном случае Вы можете зафиксировать уровень детализации для конкретного масштаба (например, 1:200).
Для 3D-символа предоставляются варианты Детальный, Простой, Отключить.
•Отключить. Окно вообще не показывается. Просто приводится пустой проем.
Показать четверть в символе. Укажите масштаб, при котором четверть появляется на плане этажа. (Если масштаб больше, то четверть не показывается.).

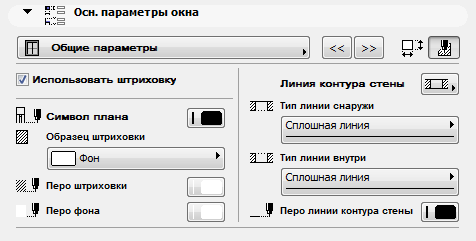

Общие параметры - реквизиты
Чтобы установить реквизиты штриховки, покрытия и пера окна, щелкните на кнопке (вверху справа страницы общих параметров).
Устанавливаемые здесь реквизиты применяются к окну, если параметр Показ на плане этажа установлен в Символический, и если отмечены маркеры Активировать типы линий/перья объекта.
•В закладке Общие параметры (на странице реквизитов) отметьте маркер Использовать штриховку, чтобы активировать все параметры штриховки на каждой странице реквизитов. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент. (Управляющие элементы штриховки окажутся недоступными на всех подзакладках реквизитов.)
