Перевод книг макетов PlotMaker в ArchiCAD 18
В этой главе содержится детальная информация о том, как переводить в ArchiCAD 18 файлы проектов ArchiCAD 8.1 или ArchiCAD 9, а также книги макетов PlotMaker 8.1 или PlotMaker 9.
Примечание: В этом описании под версией 9 подразумевается версия 8.1 или версия 9.
В версии 9 модель проекта размещается в файле PLN, а макеты - в файле LBK (книга макетов). ArchiCAD 18 (и все версии ArchiCAD, начиная от 10) содержит все модельные виды и макеты в одном файле.
Так как проекты ArchiCAD 18 могут размещаться во многих файлах PLN ArchiCAD, то существует два основных способа перевода проектов ArchiCAD 9 и книг макетов PlotMaker 9 в проекты ArchiCAD 18:
1.Создание двух отдельных файлов в ArchiCAD 18. Проект ArchiCAD 9 размещается в своем собственном файле проекта ArchiCAD 18 (он содержит только модельные виды, плюс книгу макетов по умолчанию), а книга макетов PlotMaker 9 размещается в другом, отдельном файле проекта ArchiCAD 18 (этот файл содержит все макеты без информация о модели).
2.Создание одного файла ArchiCAD 18. Если проект достаточно небольшой, то как файл проекта ArchiCAD 9 (PLN), так и книга макетов PlotMaker 9 (LBK) могут быть объединены в едином файле ArchiCAD 18.
В последующих разделах описываются эти два подхода.
Вариант 1. Создание двух отдельных файлов в ArchiCAD 18
1.Для перевода файла проекта ArchiCAD 9 просто откройте его файл PLN в ArchiCAD 18 и затем сохраните его. Хотя имеется ряд параметров, относящихся к показу элементов на плане этажа, в процессе конвертирования они автоматически устанавливаются таким образом, что по мере возможности сохраняется внешний вид элементов. В связи с существованием новых параметров в ArchiCAD 18, возможно, что некоторые элементы будут выглядеть немного не так, как в ArchiCAD 9.
Для получения детальной информации см. Конвертирование модельных видов в AC18: показ на плане этажа..
2.Для перевода книги макетов PlotMaker 9 воспользуйтесь командой Файл > Открыть. В открывшемся диалоге выберите тип файла - книга макетов (*.lbk) и после этого выберите требуемый файл LBK. Нажмите кнопку Открыть для открытия этого файла.
3.Так как типы заголовков PlotMaker 9 стали объектами GDL в ArchiCAD 18, программа конвертирует все типы заголовков, содержащиеся в файле книги макетов, в объекты библиотеки (файлы GSM). ArchiCAD размещает такие вновь созданные библиотечные элементы во вложенной библиотеке; они будут приведены в менеджере библиотек.
Имейте в виду, типы заголовков становятся в ArchiCAD 18 непараметрическими объектами GDL, содержащими всю ту информацию, что имеется в исходных типах заголовков PlotMaker 9. Тем не менее, если в PlotMaker 9 Вы использовали типы заголовков по умолчанию, то в ArchiCAD 18 для них имеются аналоги, и Вы можете преобразовывать такие типы заголовков в параметрические объекты, поставляемые с ArchiCAD 18.
4.После завершения конвертирования данных книги макетов ArchiCAD выводит информационное диалоговое окно, содержащее сведения о тех данных, которые ArchiCAD не смог сконвертировать в связи с существенными различиями между возможностями ArchiCAD 18 и PlotMaker 9. Для получения подробной информации нажмите кнопку Детальный отчет в браузере для запуска Вашего веб-браузера с подробным объяснением, что не было сконвертировано и почему, плюс, как Вам следует поступить в этом случае.
Например, в PlotMaker 9 Вы можете определить специальную толщину линий для любого чертежного элемента (например, линии, штриховка и т.д.). В ArchiCAD 18 Вы можете определить толщину линии только для перьев, и все элементы, начерченные с помощью конкретного пера, будут иметь толщину этого пера. В связи с этим различием, толщина линий, определенная в PlotMaker 9, будет преобразована ту толщину, которая определена в диалоговом окне ArchiCAD 18 Перья и цвет.
См. также Сообщения при конвертировании для ознакомления с подробным списком сообщений, выводящихся при конвертировании.
5.Теперь Ваш новый файл документации проекта ArchiCAD 18 (то есть файл, содержащий информацию только о книге макетов) готов к использованию. По умолчанию будет создан один этаж, однако в имеющихся модельных видах будут отсутствовать какие-либо модельные данные. Все макеты будут представлены в книге макетов навигатора.
Вариант 2. Создание одного файла ArchiCAD 18
Используйте этот вариант для относительно небольших проектов с тем, чтобы объединить книгу макетов из PlotMaker и файл проекта ArchiCAD 9 в один файл проекта ArchiCAD 18.
При создании в ArchiCAD 18 единственного файла PLN происходит объединение данных макета с файлом проекта. В ArchiCAD 18 каждый файл проекта должен содержать по умолчанию как модельные виды, так и книгу макетов. Это означает, что файл PLN, в который включаются данные из книги макетов, уже содержит один или несколько макетов со своими собственными реквизитами и параметрами. В связи с этим используется процедура, поддерживающая обычные правила слияния (объединения) файлов: если в принимающем файле уже существуют поступающие данные, то будут использованы данные принимающего файла, то есть они не будут заменяться поступающими данными. В связи с этим при объединении данных книги макетов с файлом PLN следующие параметры книги макетов не будут восприняты:
•параметры книги,
•информация о проекте;
•параметры сетки,
•параметры по умолчанию основного макета.
Параметры макетов из рабочей среды проекта ArchiCAD 18 НЕ изменяются данными импортируемой книги макетов.
Программа будет сравнивать имена реквизитов и основных макетов объединяемого файла и основного файла ArchiCAD 18.
Помните, программа сравнивает только имена (не содержимое) при проверке совпадающих реквизитов и основных макетов.
Если совпадают имена реквизитов и основных макетов, то программа считает, что они идентичны (с точки зрения их содержимого) и при этом будут восприняты те из них (вместе со своими параметрами), которые имеются в ArchiCAD 18.
Структура включаемой книги макетов (то есть ее макеты, поднаборы, основные макеты и размещенные чертежи) вставляется в структуру существующей книги макетов файла PLN ArchiCAD 18.
Выполните следующие шаги:
1.Откройте в ArchiCAD 18 файл LBK PlotMaker 9 и сохраните его как файл PLN ArchiCAD 18.
2.Откройте в ArchiCAD 18 файл PLN ArchiCAD 9 и сохраните его как другой файл PLN ArchiCAD 18.
Теперь мы имеем два новых файла ArchiCAD 18. Их следует объединить.

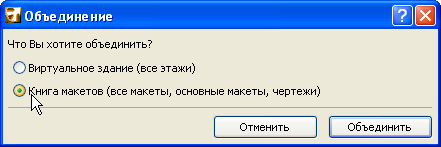

3.Когда открыт второй из созданных файлов проекта (тот, который содержит модельные данные), выполните команду Файл > Специальные операции > Объединить для включения в него данных из другого созданного файла ArchiCAD 18 (того, который содержит данные книги макетов). В открывшемся диалоговом окне выберите вариант Книга макетов, чтобы к файлу активного файла проекта подключить данные книги макетов. Нажмите кнопку Объединить.

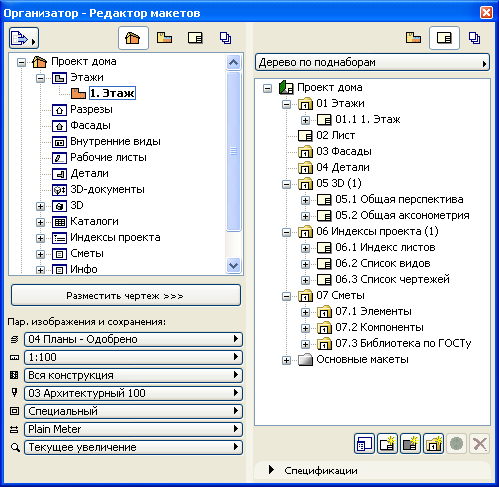

Если Вы откроете организатор из навигатора, то увидите, что все данные книги макетов включены в файл проекта.
Примечание: Вы должны следовать правилам, описанным здесь, а именно объединять файл плана PLN, содержащий книгу макетов, с файлом плана PLN, содержащим модельные данные, а не наоборот. Это объясняется существующими правилами объединения, в результате которых, например, виды и некоторые другие данные не поступят в результирующий файл, если Вы объединяете модельные данные с файлом, содержащим книгу макетов.
Если же Вы не хотите объединять всю книгу макетов, а только отдельные ее макеты, поступите следующим образом:
1.Откройте файл PLN ArchiCAD 18, содержащий модельные данные.
2.Откройте файл PLN ArchiCAD 18, содержащий данные книги макетов.
3.В файле PLN, содержащем модельные данные, откройте организатор таким образом, что видна книга макетов обоих файлов. На рисунке ниже файл PLN, содержащий модельные данные, находится справа.

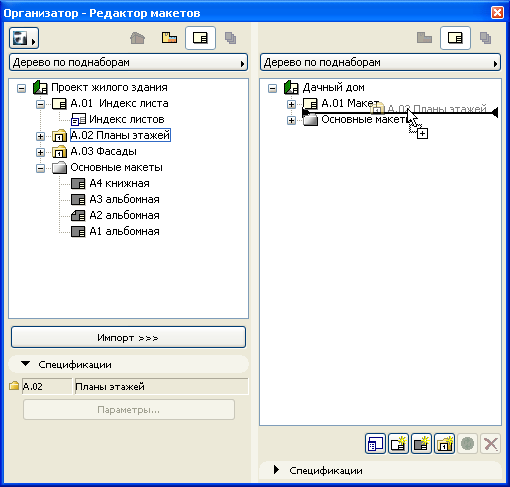

4.С помощью процедуры перетаскивания переместите требуемые макеты из книги макетов (слева) в файл модели PLN (справа).
Если в книге макетов PLN имеются размещенные чертежи, которые ссылаются на модельный файл PLN как на свой источник, то эти ссылки чертежей будут автоматически переключены из ссылок на внешний файл во внутренние ссылки после объединения макетов.
Примечание: Такая связь чертежа не будет переопределена во внутреннюю ссылку, если имя исходного файла проекта было изменено с момента размещения чертежа. В этом случае следует выбрать все такие чертежи в менеджере чертежей и с помощью кнопки Привязать чертеж к привязать эти чертежи к их исходному PLN (переименованному файлу проекта).
При перемещении файла книги макетов PlotMaker 9, ArchiCAD 18 может предупредить, что некоторые элементы проекта не могут быть воспроизведены в ArchiCAD 18 в связи с изменением тех или иных возможностей.
Далее приводится список всех сообщений, которые могут выводиться при выполнении такого объединения. Выводимые сообщения всегда применяются к конвертируемому файлу.
1.Следует проанализировать наборы издателя, выводимые на принтер/плоттер.
Некоторые возможности печати/вывода на плоттер PlotMaker 9 не имеют эквивалента в ArchiCAD, поэтому эти возможности следует проанализировать перед выводом на принтер/плоттер.
2.Был восстановлен исходный цвет вывода элементов, начерченных или вставленных в макет.
В PlotMaker 9 в диалоговом окне Параметры книги цвет вывода элементов макета, возможно, установлен в серый или в черный. Эта возможность не имеет своего эквивалента в ArchiCAD, поэтому элементы появятся в своем исходном цвете.
3.Параметры вывода на экран и печать штриховки не могут конвертироваться.
В PlotMaker 9 Вы применили глобальные установки для штриховки. Такой возможности нет в ArchiCAD, поэтому они не будут конвертироваться. Поэтому вся штриховка будет показываться согласно ее определению в диалоговом окне Параметры штриховки.
4.Нельзя конвертировать чертежи OLE.
ArchiCAD не поддерживает технологию OLE, поэтому чертежи OLE, имеющиеся в файле LBK, не могут быть сконвертированы должным образом. (Если чертеж OLE вложен в файл LBK без наличия действующей связи с исходным приложением, то Вы все же будете видеть чертеж, но не сможете его обновить.) Вы можете выявить OLE-чертежи с помощью менеджера чертежей: в столбце Тип они имеют специфическую для них пиктограмму. Рекомендуется заменить такие OLE-чертежи на PDF-файлы в ArchiCAD 18.
5.Слои редактируемых чертежей восстановлены.
В PlotMaker Вы можете изменять статус показать/спрятать слоев чертежей. Такая возможность отсутствует в ArchiCAD, поэтому чертежи таких слоев будут показываться согласно их исходному состоянию показать/спрятать.

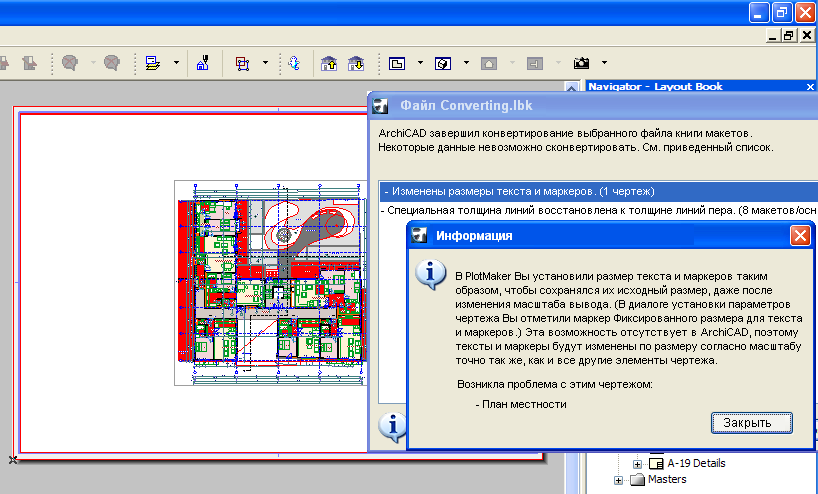

6.Изменены размеры текста и маркеров.
В PlotMaker Вы можете установить, чтобы тексты и маркеры сохраняли свой исходный размер даже после изменения масштаба вывода на принтер/плоттер. (Вы выбрали вариант Фиксированного размера для текстов и маркеров в диалоге Параметры чертежа.) Такая возможность отсутствует в ArchiCAD, поэтому размеры текстов и маркеров будут изменены согласно установке масштаба, точно так же, как и размеры любых других элементов чертежа.
7.Специальная толщина линий восстановлена к толщине линий пера.
В PlotMaker Вы можете присвоить специальную толщину линиям, окружностям и сплайн-кривым. В этом случае цвет линии наследуется из присвоенного пера, однако толщина будет специальной, выбранной в диалоге установки параметров элемента. Такая возможность отсутствует в ArchiCAD, поэтому толщина линий, окружностей и сплайн-кривых будет выбрана согласно значениям, указанным в диалоге Перья и цвет.
Конвертирование других реквизитов/параметров
Слои, перья, штриховка. Файл плана ArchiCAD 18 PLN наследует слои книги макетов LBK. Слой PlotMaker переименовывается в Слой ArchiCAD. Перья и штриховка воспринимаются без изменений.
Элементы автотекста. Все элементы автотекстов конвертируются. Имена некоторых из этих элементов будут изменены. Следующие элементы автотекста (расположенные в диалоговом окне Информация о книге PlotMaker 9) сейчас находятся в диалоговом окне Информация о проекте ArchiCAD 18:
•Заказчик,
•Имя проекта,
•Улица,
•Город,
•Штат/страна,
•Почтовый индекс,
•Организация,
•Номер проекта,
•Архитектор,
•Конструктор (Специалист по САПР в ArchiCAD 18),
•Состояние проекта,
•Дата выпуска,
•Специальный1,
•Специальный2,
•Специальный3.
Также конвертируются следующие элементы автотекста. Они доступны в ArchiCAD 18 при редактировании текстовых блоков как в модельном виде, так и в макете. Некоторые из имен изменяются. Некоторые из них уже не применяются, поэтому преобразуются в свои ближайшие аналоги:
•Имя макета,
•Номер макета (ID макета в ArchiCAD 18),
•Имя поднабора,
•Номер поднабора (ID поднабора в ArchiCAD 18),
•Номер страницы (Номер макета в ArchiCAD 18),
•Количество страниц (Количество макетов в ArchiCAD 18),
•Имя книги (Имя файла в ArchiCAD 18),
•Путь книги (Путь файла в ArchiCAD 18),
•Имя чертежа,
•Имя чертежа с расширением (Имя чертежа в ArchiCAD 18),
•Номер чертежа (ID чертежа в ArchiCAD 18),
•Путь чертежа (Путь файла в ArchiCAD 18),
•Масштаб чертежа ( Исходный масштаб в ArchiCAD 18),
•Масштаб вывода (Масштаб чертежа в ArchiCAD 18),
•Имя файла AC (Имя файла в ArchiCAD 18),
•Путь файла AC (Путь файла в ArchiCAD 18),
•Последнее сохранение (когда),
•Последнее сохранение (кем),
•Длинная дата,
•Короткая дата,
•Время.
Основной макет. В ArchiCAD 18 размер макета определяется по-другому. В PlotMaker 9 и более ранних версиях размер макета определяется по размеру печатаемой области страницы (полный размер за вычетом полей со всех четырех сторон). В ArchiCAD 18 размер макета - это полный размер бумаги. Это изменение не влияет ни на полный размер макета (область печати + поля с четырех сторон), ни на область печати, ни на размеры полей. Они будут такими же, как и в предыдущих версиях. Изменены только имена, которые лучше отражают используемые в реальной практике термины. Макет - это лист бумаги, используемый для печати или вывода на плоттер. В связи с этим соответствующим образом преобразуются размеры основного макета. Сетка для нумерации чертежей и значения по умолчанию основного макета не изменяются.
Параметры макета. Поступают без изменений.
Параметры поднабора. Поступают без изменений.
Параметры книги. Поступают без изменений за исключением параметров цвета вывода, которые вообще не воспринимаются (для них нет эквивалента в ArchiCAD 18 - см. сообщение 2 выше).
Параметры чертежа. Все параметры воспринимаются (заголовок преобразуется в объект GDL) за исключением правил обновления реквизитов, для которых нет эквивалента в ArchiCAD 18. Изменения в слоях не воспринимаются (см. сообщение 5, приведенное выше). Если для размеров текстов и маркеров в PlotMaker установлено Фиксированного размера, выводится сообщение 6, приведенное выше. Если для размещенного чертежа установлен его собственный набор перьев, точно такой же набор будет создан в ArchiCAD 18 и чертеж будет использовать его. Параметр Масштаб вывода будет сконвертирован в Масштаб чертежа.
Примечание: В ArchiCAD 18 масштаб чертежа - это масштаб чертежа в макете, который используется при выводе, а исходный масштаб - это масштаб исходного вида чертежа.
Если в PlotMaker 9 несколько чертежей используют один и тот же набор перьев, в ArchiCAD 18 будет создан только один набор для всех таких чертежей. Этот набор перьев будет иметь имя первого сконвертированного чертежа, использующего этот набор перьев, и все сконвертированные чертежи, которые использует этот набор в PlotMaker 9, будут использовать его в ArchiCAD 18.
Сетки. Поступают без изменений.
Рабочая среда проекта. Единицы измерения, фиксация мышки, параметры издателя, параметры унифицированных перьев и цвета, а также параметры закладки Разное передаются без изменений. (В ArchiCAD 18 имеется маркер Одним цветом и его отметка означает, что все чертежи будут ссылаться на один и тот же набор перьев). Если кэш-данные были запомнены в файле макета в PlotMaker 9 (эта возможность устанавливается в Рабочая среда > Кэш-папка), то в ArchiCAD 18 такие чертежи будут запоминаться в файле проекта (см. Чертежи, размещенные в макете далее). Специальная толщина линий не конвертируется (нет эквивалента в ArchiCAD 18 - см. сообщение 7 выше).
Чертежи, размещенные в макете. В PlotMaker 9 связи проекта сохраняются с файлом книги макетов (Рабочая среда > Кэш-папка > Включить кэш в книгу макетов). По умолчанию внешние ссылки (например, файлы PMK, файлы растровых изображений) не сохраняются с файлом книги макетов.
Если в PlotMaker 9 чертеж был сохранен вместе с макетом, (отмечен маркер Включить все связанные файлы в диалоге команды Сохранить как в PlotMaker 9), чертеж, созданный в ArchiCAD 18 из такого чертежа, будет установлен как обновляемый вручную и будет сохранен в файле проекта ArchiCAD 18 (для такого чертежа будет отмечен маркер Запомнить чертеж в файле проекта в диалоге установки его параметров).
Если в PlotMaker 9 чертеж не был сохранен в макете (в PlotMaker 9 не отмечен маркер Включить все связанные файлы в диалоге команды Сохранить как), генерируемый из него чертеж в ArchiCAD 18 будет установлен как автообновляемый и не будет сохраняться в файле проекта ArchiCAD 18 (для такого чертежа не будет отмечен маркер Запомнить чертеж в файле проекта в диалоге установки его параметров).
Статус чертежа
Рекомендуем выполнить обновление всех размещенных чертежей после открытия или объединения файла LBK PlotMaker 9 с ArchiCAD 18.
Предпосылка. Проверка состояния модификации чертежей существенно улучшена в ArchiCAD 18 по сравнению с PlotMaker 9. В PlotMaker 9 происходит отслеживание даты последней модификации исходных файлов. Если дата последней модификации файла изменена, то программа предполагает, что чертежи, используемые из этого файла, следует обновить.
В свою очередь, ArchiCAD 18 может отслеживать состояние модификации по отдельности каждого чертежа, источником которого является файл PLN.
При открытии файла PlotMaker 9 LBK в ArchiCAD 18 существует переходное состояние: файл LBK не содержит всей информации, необходимой ArchiCAD 18 для принятия решения относительно состояния модификации чертежей в файле книги макетов. (Это переходное состояние может привести к тому, что в PlotMaker чертежи имеют статус “OK”, а в ArchiCAD - “Изменен”.)
В этом случае будет выполнена проверка статуса согласно старому методу (который предполагает, что все чертежи из измененного источника PLN требуют обновления). Только после выполнения первого обновления в ArchiCAD 18 будет инициирован механизм проверки статуса на уровне чертежа, а не на уровне файла.
Имя чертежа и ID чертежа
Не все имена чертежей и ID чертежей, поступающие из файла LBK PlotMaker 9, будут иметь свои точные эквиваленты при открытии в ArchiCAD 18. В связи с этим рекомендуем проанализировать имена и ID чертежей, чтобы убедиться, что все они сконвертированы правильно.
Для проверки имен/ID чертежей и обновления чертежей настоятельно рекомендуем использовать менеджер чертежей ArchiCAD 18, который содержит много настраиваемых столбцов с информацией о чертежах.
Предпосылка. В PlotMaker 9 имя чертежа всегда совпадает с именем вида, из которого он создан. В ArchiCAD 18 имя вида состоит из двух частей: имя вида и ID вида. В связи с этим имя чертежа может быть либо “имя вида”, либо “имя вида + ID вида” (или специальным, то есть явно задаваемым).
В PlotMaker 9 значение ID чертежа (который называется в PlotMaker 9 номером чертежа), может быть получен из макета или из взгляда ArchiCAD, или он может быть установлен явно в виде специального значения. В ArchiCAD 18 возможность создания взгляда ArchiCAD отсутствует. Вместо этого использует понятие ID вида.
Объекты библиотеки
При объединении файла LBK с ArchiCAD 18 элементы, размещенные в макетах, включая и библиотечные элементы, также объединяются. Однако сами библиотеки, используемые в объединяемом проекте, не загружаются автоматически в проект ArchiCAD 18. В связи с этим, если после объединения Вы обнаружите, что какие-либо библиотечные элементы (такие, например, как заголовки чертежей) отсутствуют, Вы должны будете загрузить отсутствующие библиотеки для разрешения этой проблемы.
Конвертирование модельных видов в AC18: показ на плане этажа.
ArchiCAD 18 предлагает более развитые возможности показа элементов на плане этажа, чем ArchiCAD 9, однако, предварительно установленные соответствующим образом параметры будут гарантировать, что файлы, поступившие из ArchiCAD 9, будут иметь такой же вид, как и в ArchiCAD 18.
Хотя параметры вывода на экран изменились по сравнению с ArchiCAD 9 (они теперь называются параметрами модельного вида), приводимая далее информация поможет Вам воссоздать для конвертируемых проектов такой же внешний вид их элементов на экране в ArchiCAD 18.
В ArchiCAD 18 параметры окон и дверей устанавливаются независимо друг от друга в панели Параметры конструктивных элементов диалогового окна команды Документ > Настроить Модельный Вид > Параметры модельного вида, предоставляя дополнительную гибкость в применении модельных видов:
•Если Вы выбираете вариант Показать на плане, однако не отмечаете поле С маркерами, то получаете тот же эффект, что и Показать на плане в ArchiCAD 9.
•Если Вы выбираете вариант Показать на плане и при этом отмечаете поле С маркерами, то получаете тот же эффект, что и Показать с размерами в ArchiCAD 9.
•Если Вы выберите вариант Показать только проем, однако не отмечаете поле С контурами, то получаете тот же эффект, что и Спрятать на плане в ArchiCAD 9.
•Если Вы выберите вариант Показать только проем и при этом отметите поле С контурами, то получаете тот же эффект, что и Специальный символ в ArchiCAD 9
•Появилась новая возможность - альтернативная кнопка Спрятать на плане этажа. Это означает, что двери/окна вообще не будут показываться на плане этажа, как если бы их вообще не было. В разрезах, фасадах и внутренних видах проемы окон/дверей будут видны.

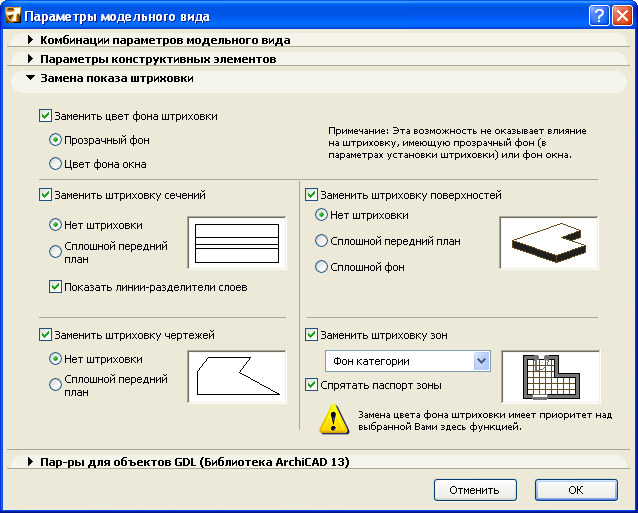

Что касается штриховки сечений (Документ > Настроить Модельный Вид > Параметры модельного вида > Замена показа штриховки), то можно заметить, что здесь отсутствует возможность устанавливать растровые образцы. Растровый вывод используется только для экрана: Растровый или векторный вывод устанавливается глобально с помощью команды-переключателя Векторная штриховка в подменю Параметры вывода на экран.
Если Вы отметите маркер Заменить штриховку сечений и затем также отметите маркер Показать линии-разделители слоев, то получите тот же результат, что и вариант Только разделители в ArchiCAD 9.
Если Вы отметите маркер Заменить штриховку сечений и затем выберите альтернативную кнопку Сплошной передний план, то получите тот же результат, что и вариант Сплошная без линий-разделителей в ArchiCAD 9.
Если же отмечается маркер Показать линии-разделители слоев, то получите тот же результат, что и вариант Сплошная в ArchiCAD 9.
Следующая область в нижнем левом углу этой панели имеет отношение к штриховке чертежей.
Если Вы отметите маркер Заменить штриховку чертежей и затем выберите альтернативную кнопку Сплошной передний план, то получите тот же результат, что и вариант Сплошная в ArchiCAD 9.
Следующая группа параметров имеет отношение к штриховки поверхностей.
Для настройки показа штриховки поверхностей отметьте маркер Заменить штриховку поверхностей и затем выберите один из следующих вариантов:
•Сплошной передний план. Это соответствует вариант Сплошной в ArchiCAD 9.
•Сплошной фон. Новая возможность. Эта штриховка используется для создания штриховки поверхности элемента, воспроизводимой согласно цвету фона, определенной для штриховки поверхности элемента.
•Нет штриховки. Новая возможность. Штриховка вообще не используется. При этом показывается только контур, если он имеется.
Последняя группа управляющих элементов имеет отношение к штриховке зон и паспортам зон. Возможности этих управляющих элементов равносильны параметрам Многоугольники зон и Паспорта зон в ArchiCAD 9.
Паспорт зоны. Отметьте маркер Спрятать паспорт зоны, чтобы его не показывать.
Если Вы не отметите маркер Заменить штриховку зон, то это соответствует Показать штриховку поверхностей для многоугольников зон в ArchiCAD 9.
Для настройки показа штриховки зоны отметьте маркер Заменить штриховку зон и затем выберите один из следующих вариантов:
•Нет штриховки. Соответствует варианту Нет в ArchiCAD 9.
•Сплошная категория. Это соответствует цвету категории в ArchiCAD 9.
•Сплошной фон. Происходит воспроизведение варианта Сплошная в ArchiCAD 9.
•Фон категории. Соответствует варианту Образец штриховки категории в ArchiCAD 9.
•Спрятать фон. Соответствует варианту Только образец штриховки в ArchiCAD 9.
