Примеры Настройки Показа на Плане Этажа

Предположим, что Ваши параметры следующие:

•Показать на этаже: Автоматически.

Это означает, что каждый многоэтажный конструктивный элемент будет показываться на каждом из его этажей.

•Показ на плане этажа: Сечение и верх.

Этот означает, что каждый конструктивный элемент будет показываться целиком (его отсеченная часть, его верхняя часть и его неотсеченная часть), с использованием типов линий и цвета перьев, установленных в диалоговом окне для каждого из этих параметров.

•Показ проекции: Весь элемент.

Это означает, что показываемая проекция не ограничена ни абсолютным пределом воспроизведения, ни вертикальным диапазоном этажей.

Рассмотрим следующее здание с наклонными стенами:

При просмотре здания на различных этажах его план этажа изменяется соответствующим образом: хотя вся стена наклонена на каждом из этажей, однако сегменты в сечении и в верхней части являются различными на каждом из этажей:

Нестандартные проекции конструктивных элементов

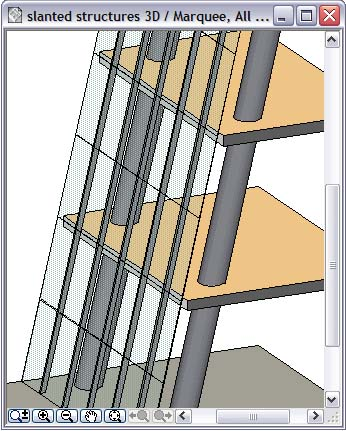

На приводимом ниже примере конструкция представлена на трех этажах:

•для ненесущей стены установлено Сечение и верх, а также Весь элемент;

•вертикальный импост, сделанный из колонн, имеет параметр Только сечение;

•круглые конструктивные колонны установлены в Сечение и верх, а также Диапазон относительно плана этажа (на каждом из этажей показываются только их релевантные сегменты).
