Импорт-Экспорт Моделей Rhino (3DM)

В ARCHICAD теперь можно открывать и сохранять модели в формате RHINO (3dm), чтобы организовать взаимодействие этих двух приложения с использованием концепции “опорных моделей”.

Примечание: 3dm - это формат файлов приложения трехмерного моделирования RHINOCEROS, разработанного компанией Robert McNeel and Associates. Геометрия Rhinoceros основывается на математической NURBS-модели, которая позволяет создавать максимально точные модели криволинейных поверхностей и свободных форм. (Wikipedia)

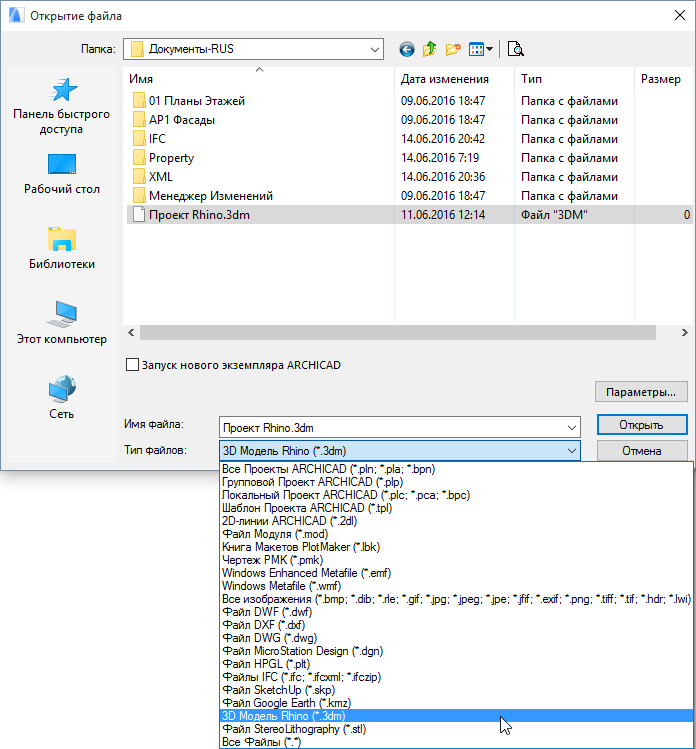

Импорт Файлов 3dm

Вы можете импортировать в ARCHICAD как целые модели Rhino, так и их отдельные части.

Модели Rhino импортируются в ARCHICAD в виде нередактируемых GDL-объектов с сохранением структуры исходных моделей. Новая технология, представляющая собой отдельное расширение, интерпретирует NURBS-модели Rhino и преобразует их в сегментированные поверхности объектов ARCHICAD. Уровень сегментации полученных объектов можно настраивать в диалоге Параметров Объекта.

Экспорт Файлов 3dm

Вы можете экспортировать всю модель ARCHICAD или только ее отдельные части в файлы формата Rhino (3dm). В процессе сохранения происходит экспорт только геометрической информации, поскольку в Rhino поддерживается только этот тип данных. Негеометрические данные (свойства, данные каталогов и количественные значения) не передаются.

Сопоставление текстур ARCHICAD не поддерживается, поскольку в Rhino на один элемент нельзя наложить несколько текстур.

Для получения дополнительной информации см. Работа с 3D Моделями Rhino.
