每根梁都有一条参考轴，该轴的作用是精确连接清除交叉的梁，并建立供选择、移动及变换梁的热点和边缘。其方向确定梁的“左”和“右”表面在梁设置的模型面板中应用表面的用途。
参见梁模型面板。
在拖动光标绘制梁时，参考轴的方向跟随光标 （要了解梁上面指示轴方向的箭头，打开视图>屏幕视图选项>墙与梁的参考线）。
默认情况下，参考轴在梁上面的中心延伸。也可把它从中心偏移任何距离（例如：如果正在使用不对称截面的梁）：在梁设置的几何形状和定位面板的偏移字段中，输入一个值。

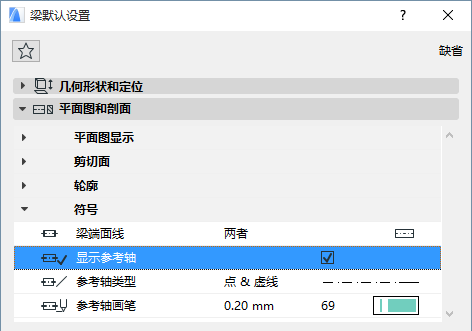

使用梁设置的平面图和剖面面板符号部分的"显示参考轴"复选框，可显示/隐藏平面图上任何独立的梁的参考轴。
在3D窗口中，所选梁的参考轴用不同的颜色显示：可以用选项>工作环境>选择和元素信息的“3D中的参考线”设置来改变这种颜色。
