在平面图上的梁显示

当用梁工具创建梁时，ARCHICAD按照梁设置的选择，生成它的平面图显示。如同其他结构元素，梁的基本结构源自其建筑材料。

使用水平剪切平面，结合元素投影参数设置来确定所放置梁该显示的部分，

参见水平剪切平面（全局设置）。

见如何显示平面图上的单独元素。

梁显示的全局设置

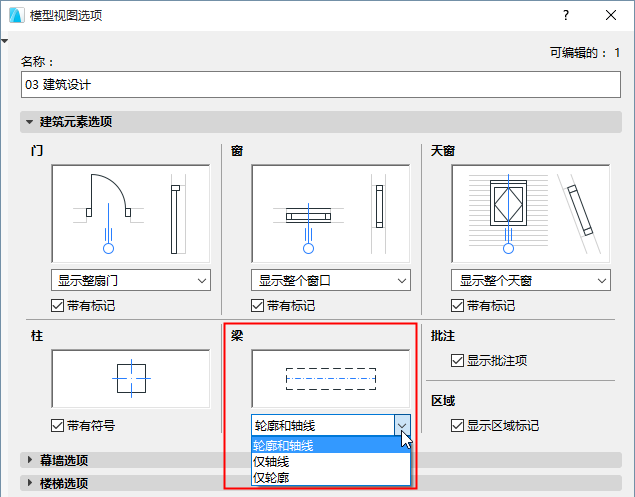

在 文档 > 模型视图> 模型视图选项(建筑元素选项)中，通过“梁”选项按视图设置梁的显示:

显示整个梁，或只是参考轴，或只是轮廓。
