用梁设置定义梁的参数，
参见梁工具设置。
新梁在平面图或者3D窗口中都能创建。
从信息框中选择其中一种几何方法。
注意：如果您绘制一个斜梁，只有单梁方法可用。
•单梁方法在参考线的起点和端点点击两次以产生梁元素。
•链接方法以自动重合参考线端点，创建连续的连接梁元素。绘制链接梁的过程与墙的绘制过程是一样的。
只有直的、非斜梁段可在创建链接梁时进行绘制。当点击来结束第一根梁的定义时，就自动开始绘制第二根梁，以此类推，直到双击完成绘制链接的梁为止。
•矩形梁用重合节点及对齐X和Y轴来产生四个梁元素。通过点击其中一条对角线的起点和终点来定义矩形。
•旋转矩形梁方法（通过点击矩形梁图标的下拉箭头访问）生成四个带有重合节点的梁元素，矩形的第一条边是通过在其端点的前两次鼠标点击进行定义，而垂直边是通过第三次鼠标点击来定义。

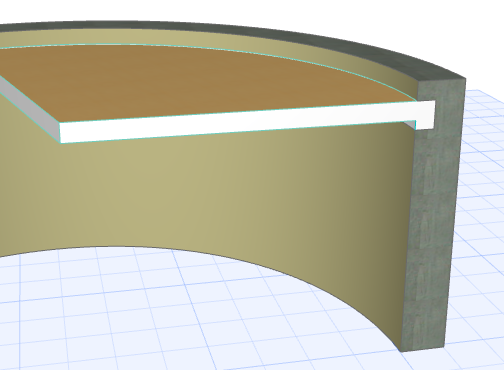

创建一个水平弯曲梁
使用三种方法中的一种创建一个弯曲梁(仅是水平的)：
•中点和半径
–点击来定义中点。
–移动光标来定义半径，然后再次点击。
–移动光标来绘制梁的长度，然后点击完成。
注意：绘制一个完整的圆形梁，定义其半径时双击。
•周长
–点击梁的周长的三个点 (例如，其他元素或交集，或特殊捕捉点)。
–点击第四次来定义梁的长度。
•切线的：依据三个 相切边 或点来定义一个完整的圆形梁。
–选择三个初始点：它们可以作为切线边缘，节点或自由活动的点。
下一步依据几何图形的状况来决定。
-如果只有一种解决方案，则自动绘制圆形梁。
-如果有多种解决方案，那么眼球状光标将会出现，并且梁的叠影轮廓就会随着光标来回移动，从一个位置跳到另外一个位置。当位置合适时，点击鼠标以完成圆形的梁。
-如无解决方案（比如：如果定义切线的三条平行边），就制作不出圆形梁。
注意：由于梁需要有两个端点，所以绘制的完全闭合的圆形梁实际上是由两个半圆组成的。完全的椭圆、椭圆弧线或样条曲线形式的梁无法直接创建，但可以使用魔术棒描绘普通图形元素的形状。
创建倾斜梁

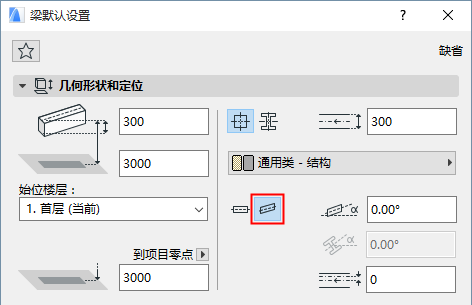

要创建倾斜梁，点击倾斜梁图标（在信息框或梁设置）。
注意：倾斜选项对弯曲梁不可用。
倾斜梁字段现在启用。倾斜梁的倾斜角必须在-89°与+89°之间，而且是从梁的起点开始测量。倾斜梁以定义的垂直面作为它的倾斜旋转轴。

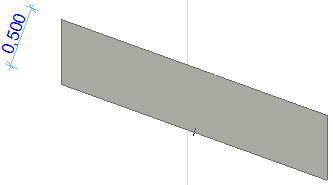

倾斜梁的放置方法与水平梁一样，使用单梁几何方法。倾斜梁的3D实体创建，使与其倾斜轴垂直的平面所剪切的剖面高度固定在每一点（与梁高度值相等）。在下图中，梁的高度在其设置对话框中被设置为500mm。
