为访问该对话框，首先使用文件 > 互操作性 > 合并，然后输入DXF 或 DWG文件的名称来合并。在出现的DXF-DWG合并选项对话框中，选择第一个选项（模型空间的合并内容）并点击确定。

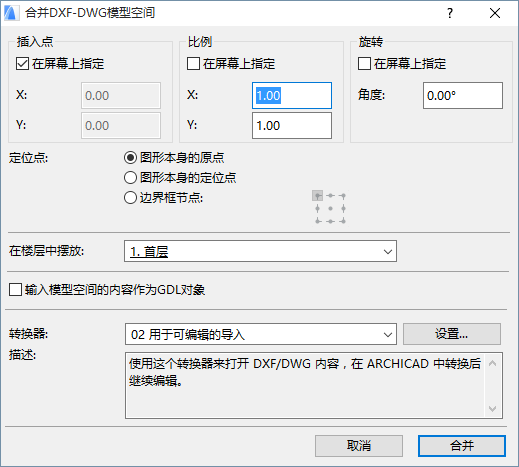

这会产生合并DXF-DWG模型空间对话框。
使用这些控件定义文件放在ARCHICAD平面图的位置和方法。
•插入点：在X和Y域中，可以输入封闭矩形或图形原点左下角位置的精确坐标。或者，可以选择在屏幕上指定复选框来通过在平面图上点击输入这些坐标。
•比例：指定X和Y两个方向的比例因子，或选择在屏幕上指定复选框以在屏幕上定义比例。
注意：如果指定了比例因子，图形的边界框就会调整成合适的尺寸。否则，您就可以拉伸封闭矩形，如同您正在拉伸一个ARCHICAD对象一样。为比例系数输入或指定正负值都是可能的。通过指定负值可以得到镜像效果。
•旋转：可以定义一个整个放置的图形要在其插入点周围旋转的角度，或选择在屏幕上指定复选框以在屏幕上手动定义旋转。
注意：如果指定旋转角度，那么图形将被旋转，然后被绘制。否则，可以旋转封闭矩形，直到您通过鼠标点击或坐标输入输入数值。
定位点：使用这些控件来定义边界框要放置图形的点。
•图形本身的原点：附加图形的全局原点（0;0 坐标）将按照屏幕或此对话框指定的坐标定位。
•图形本身的定位点：附加图形本身的定位点（如果有）将按指定的坐标定位。
•边界框节点：ARCHICAD计算附加图形边界框的大小。选择边界框任意9个有效点，而图形的位置将会位于放置前指定好的坐标上。
在楼层中摆放：使用下拉列表选择放置图形的楼层。实际放置前，ARCHICAD将会切换到此楼层。
输入模型空间的内容作为GDL对象：选择此复选框，输入模型内容作为独立的GDL对象。
转换器：此字段显示在附加AutoCAD图形的转换期间要使用的、当前选择的DXF/DWG转换器。然后选择合并命令。您可能会从下拉列表中选择任意一个当前可用的转换器（默认转换器“用于可编辑的导入”通常是合适的）。
要在执行合并前修改转换器设置，点击设置按钮访问转换器对话框。
更多信息，参见DXF-DWG转换设置。
描述：此字段将显示当前选定的转换器的简要介绍及注释，这样您就可以决定它是否适合您的需要。
