打开此对话框，从：
•快捷选项栏中的画笔设置图标
•文档>画笔集>画笔&颜色或
•选项>元素属性>画笔&颜色

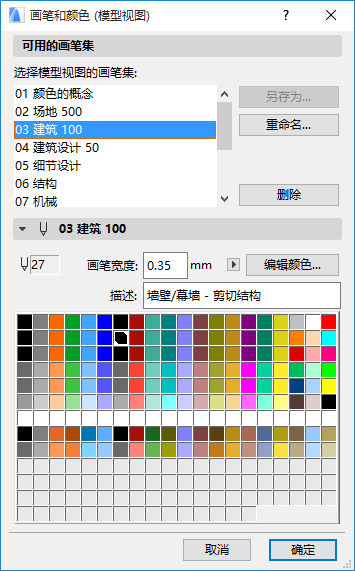

如果模型视图窗口被激活，对话框的名称则是画笔&颜色（模型视图）；在此选择的画笔集将应用到模型视图。
如果图层被激活，对话框的名称则改为"画笔&颜色（图册）"，而在此选择的画笔集将应用到图册。
选择模型视图或图册的画笔集。
在此列出的画笔集被预定义与ARCHICAD一起提供的画笔集。每个画笔集的名称（如结构或设备）指出， 与该画笔集的每个画笔相关的画笔宽度和颜色都是为了特定的目的（如结构平面）进行优化的。
注意：重命名按钮不会对所选画笔集创建另一个复本；新名称将替换旧名称。
•另存为：如果您已经编辑了所选择的画笔集的任何控制，激活画笔集将以"自定义"显示，且当此按钮激活时保存。点击此按钮以保存自定义画笔集：
-以新命名保存画笔集（在字段中输入任何名称）；或
-以您自定义画笔集覆盖已选择画笔集
•删除：点击此按钮以删除所选的画笔集。
参见删除和替换模型中的属性。
图形输入板内有255种画笔。它们的索引编号通过其在图形输入板内的位置指示。顶行从左至右包含画笔1至20，下一行，画笔21至40，依此类推。
每个画笔都有一个默认的颜色分配，但通过双击颜色框或编辑颜色按钮，您可以为特定画笔编辑任何一种颜色。
注意：为使用同一种画笔在连续的或不连续区域中进行同时编辑，使用Shift组合键和Control组合键（Mac: Cmd键），然后点击编辑颜色。
编辑颜色对话框出现，可在对话框中以图形或数字形式选择颜色， 这是系统级的控制项 （在多选情况中的对话框被称为编辑选定的颜色）。
使用画笔宽度对话框中的字段，可以数字形式编辑画笔宽度。如果点击画笔集中的任何一种颜色，描述字段则指出在此画笔集中优化画笔的目的。
如果编辑了任何一个所选画笔的控件，画笔集的名称则改为自定义。为保存这些设置，您须点击另存为并以唯一名称为此画笔集命名，或覆盖已存在的画笔集。
ARCHICAD为255种画笔颜色中的每一种提供相关的用户定义的画笔宽度。画笔宽度以点或毫米测量，取决于画笔宽度编辑区域旁的弹出式菜单内的当前绘图单位设置。
•只有在视图>屏幕视图选项>真实线宽中选择线宽时，才正确显示画笔宽度 （此处的禁用真实线宽意为将以细线线条宽度显示：所有直线仅为一像素宽；如果同时启用加粗剪切线，全部剪切线将设为2像素宽）。
注意：细线选项（通过关闭屏幕视图选项中真实线宽来获得）仅影响显示。对于细线输出，使用打印或绘图对话框的细线复选框。
•通过对相应的工具与属性对话框进行设置，不同的画笔可被指定给直线箭头、各种标注组分以及矢量填充式样笔划。
注意：一个0.00的画笔宽度总是产生最细的宽度（即屏幕上的一个像素或是激光打印机上的细线，这取决于打印机的分辨率）。
