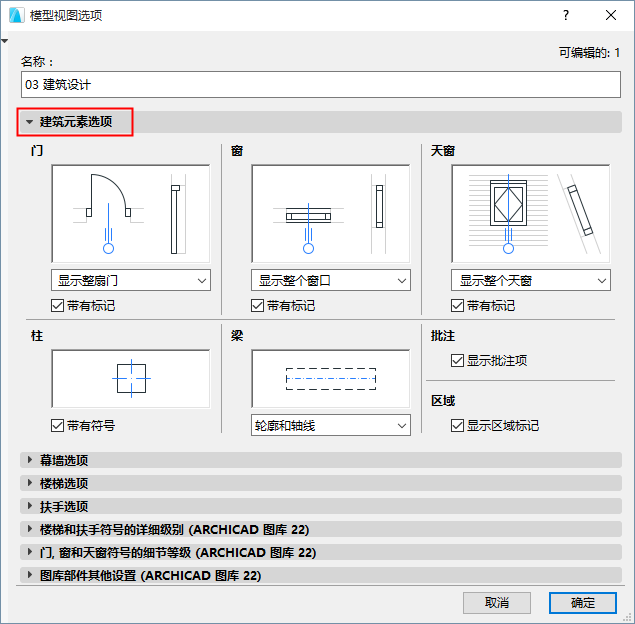

要访问这个面板，转到 文档 > 模型视图 > 模型视图选项。
一般信息，参见模型视图选项。
使用控制项为特定的结构元素（门、窗、天窗、柱、梁和标记项）确定模型视图选项以及区域标记。
在每组控制旁边的预览窗口帮助预见结果。
注意：这些选项独立于屏幕上的视图选项。
门选项/窗选项
单独为门和窗设置这些选项。
•在平面图上显示：门/窗会通过合适的符号在平面图和剖面类型的视图中显示。
带标记: 勾选此框以显示带标记的门/窗（如果已在设置对话框中分配。）
•只显示洞口：门/窗的位置（而不是门/窗本身）在平面图和剖面图中，将由墙中的洞口表示。
带轮廓: 在平面图内显示的门/窗洞口中包括轮廓线。
•在平面图上隐藏：已放置的门/窗或洞口不在平面图上显示 。（在剖面图类型的视图中，仅显示洞口。）
•在平面图上显示：按照主屋顶或壳体的平面图显示个性设置，天窗会在平面图和剖面类型图中显示。
带标记: 勾选此复选框以显示带标记的天窗（如果在天窗设置对话框中分配了任何标记）。
•只显示洞口：天窗的位置（而不是天窗本身）在平面图和剖面图中，将由屋顶/壳体中的洞口表示。
•在平面图上隐藏：已放置的天窗或天窗洞口不在平面图上显示 （在剖面图类型的视图中，仅显示洞口。）
柱选项
显示柱符号：勾选此框以为每个柱显示在柱设置中选定的符号(平面图和剖面面板> 平面图符号) 。
梁选项
•整个梁
•参考轴
•轮廓线
批注项
•显示批注项: 勾选此框以在项目中显示项目批注项。
区域选项：
•显示区域标志: 勾选该复选框来显示您项目中的区域标记。
