3D文档设置对话框可从下面使用：
•任何3D文档项的索引菜单将在浏览器中列出
•浏览器项目树状图底部的设置按钮，如果选择了一个3D文档
•3D文档窗口的索引菜单
•文档 > 文件编制工具 菜单
更多关于此主题的信息，见3D文档。

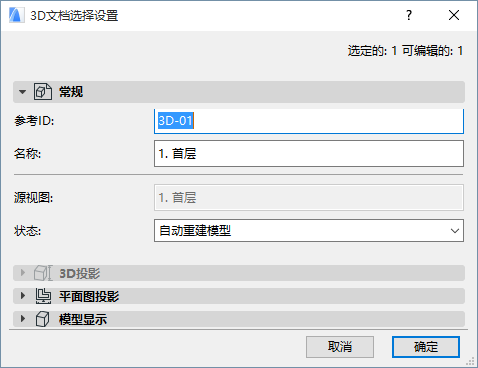

参考ID：默认指派一个ID；可以通过在字段内键入任意一个值来修改它。该栏目包括最多256个字符；此ID将作为项目窗口和浏览器中的3D文档标识。
名称：该栏目包括最多256个字符。该名称显示在浏览器面板和3D文档窗口的标题上。

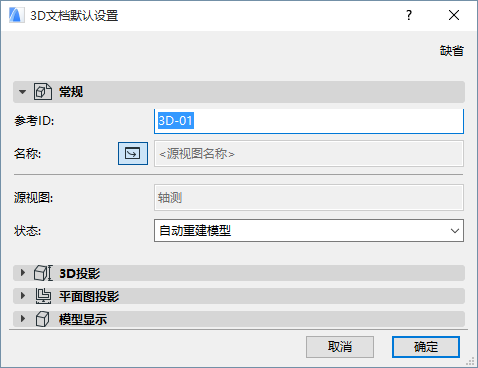

•在3D文档默认设置中，您可以激活源视图名称图标：这将自动分配源视图作为新创建的3D文档的名称。
注意：在创建时只能设置源视图的名称；它不会自动跟随楼层名称变更。稍后，您可以将其修改为任何自定义文本。
状态：选择此选项，定义3D文档和模型之间链接状态。
•自动重建模型：如果模型被改变，一个处于自动重建状态的3D文档，将在每次被打开或被置于屏幕最前端时自动重建。
•手工重建模型：处于手动重建状态的3D文档，不会被自动重建。它只可以使用视图>刷新>从模型重建命令进行重建 （同样的命令可从3D文档窗口的上下文菜单，以及项目树状图项的上下文菜单中使用）。
注意：无图形类型的3D文档。

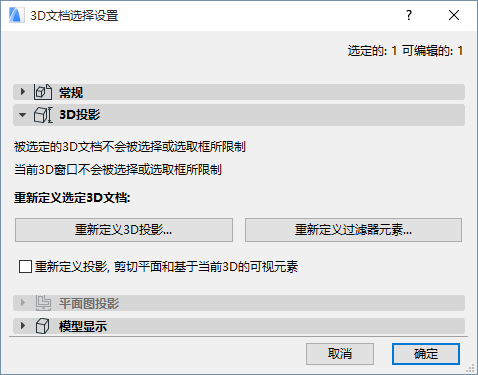

该面板仅在所选的以3D窗口为基础的3D文档中可用。
该面板提供的信息关于：
•所选3D文档的（是否被选择/选取框限制？）3D窗口源 ；而且
•当前 3D窗口(是否被选择/选取框限制？)
接下来的三个控制项允许您重新定义所选的3D文档：
见重新定义3D文档。
重新定义3D投影：点击该按钮，获得对源3D窗口的3D项目进行重新调整的对话框。一旦您按OK并且离开了设置对话框，所选的3D文档将依据其被修改的3D投影重新定义。
见3D投影设置。
重新定义过滤器元素：点击该按钮访问 3D中的过滤器和剪切元素 对话框。对 源 3D窗口做出您需要的任何调整，然后关闭3D中的过滤器元素对话框。一旦您按OK并离开设置对话框，所选的3D文档将依据其被修改的元素过滤器重新定义。
重新定义投影，剪切平面和基于当前3D窗口的可视元素：点选此对话框，重新定义已选的基于投影、剪切平面和当前3D窗口中可视元素的3D文档。
注意：此复选框具有一次勾选效果：如果3D窗口被修改，该3D文档的内容将不会被再次自动重新定义。下一次您打开此设置对话框时，此复选框将显示为未勾选。

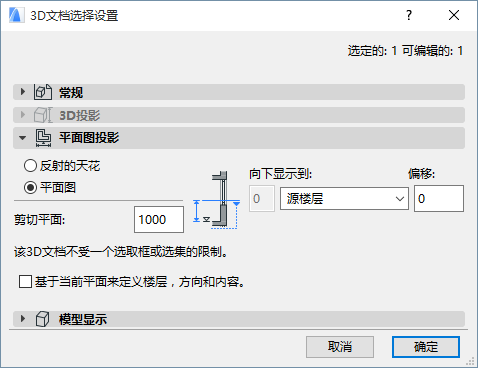

该面板包括了以平面图投影（而不是3D视图）为基础的3D文档选项。

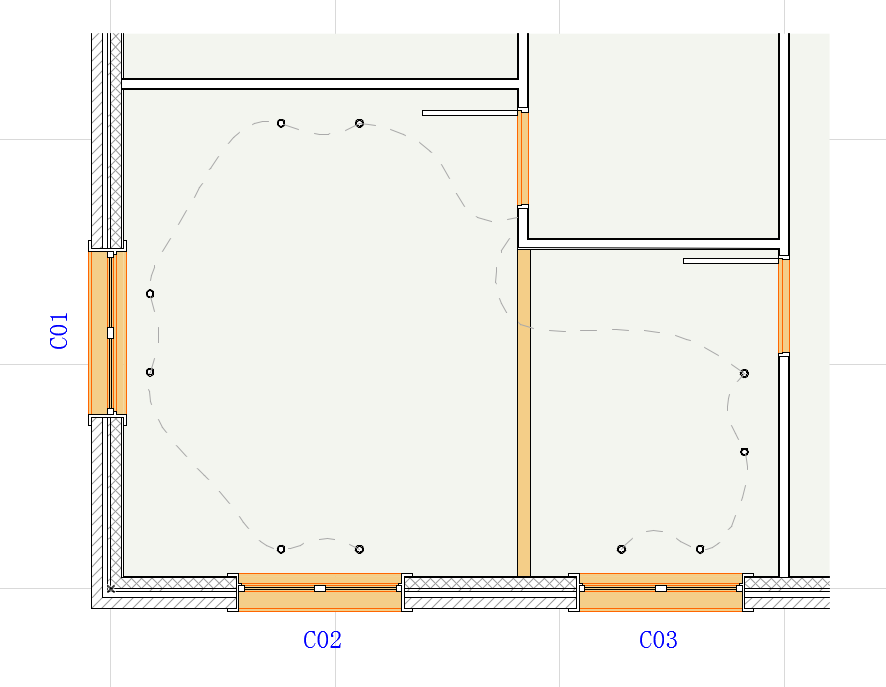

•反射的天花：源自剪切平面的“向上”投影。将显示模型头顶部分的镜像图像。
可供选择的，从投影的楼层限制中定义一个正数或负数的偏移量。

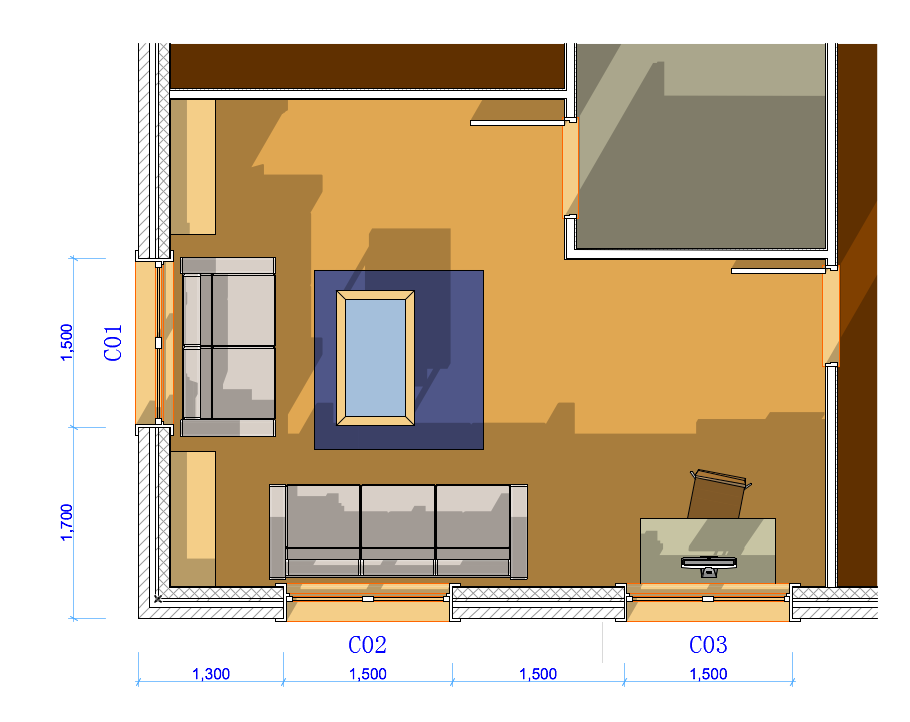

•平面图：从剪切平面“向下”投影（向下到地板）：例如，向下显示到1层以下。
可供选择的，从投影的楼层限制中定义一个正数（向上）或负数（向下）的 偏移量。
剪切平面高度：从创建的平面图投影中定义剪切平面的高度。剪切平面的高度是从作为3D文档源的平面图楼层中测得。

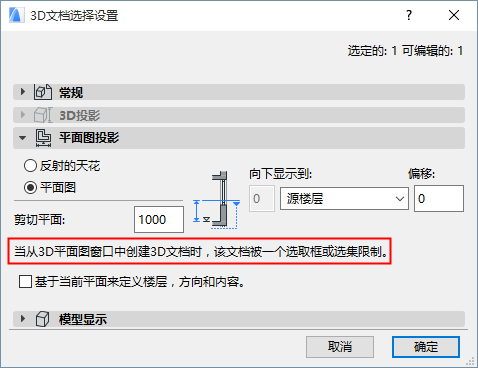

选择/选取框信息：对话框提供了所选的3D平面图文档的平面图 源 的信息。它表明当3D文件生成时，一个选取框或选择是否会出现在平面图上：这限制了产生3D文档的内容。
注意：平面图源窗口不是必须与当前打开的平面图窗口相同。
如果您勾选了下面的重新定义对话框，您获得关于是否由此产生，重新定义3D文档将被修剪，或是否它将显示整个模型的信息。
不同于剖面图类型窗口的是，3D文档的模型显示设置可以让您选择表面、元素特定填充以及阴影或无阴影颜色来显示剪切面，这仅限于当前3D文档。
3D的矢量图案填充和3D文档的透明选项是3D文档特有的，并且它们与3D窗口所设置的相同选项没有关系。
剪切元素

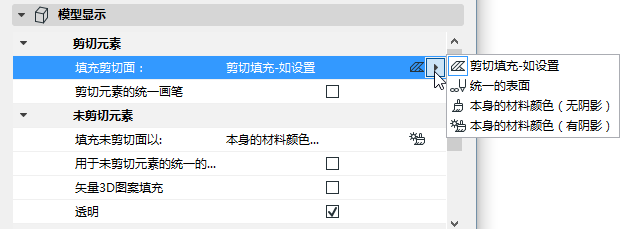

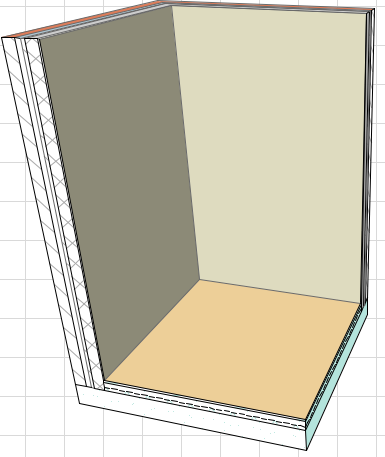

填充剪切面：此控制项提供了四个在3D文档中显示剪切元素表面的选项：

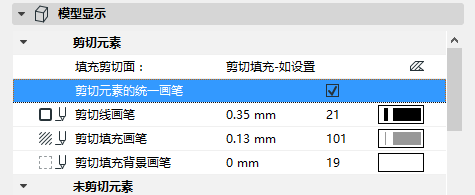

1。剪切填充-如设置：剪切面将使用分配给个别元素的建筑材料的剪切填充。
在此情况下，一个附加选项可选：
剪切元素的统一画笔：勾选该复选框，该3D文档中的所有剪切元素将使用同一种的画笔 （如果不勾选此复选框，剪切元素将使用各个元素的画笔设置）。
然后使用下列控制项定义统一的画笔：
•剪切线画笔
•剪切填充画笔

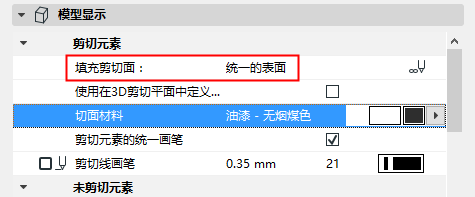

2。统一的表面：勾选此选项，该3D文档中的所有剪切面将使用单一表面。
或
•勾选该复选框 使用对在3D中的剪切元素定义的表面。这是您在 视图 > 3D视图中的元素 > 3D中的过滤器和剪切元素中选择的表面。
关于3D剪切平面的信息，参见3D剪切平面。
3。本身的材料颜色（无阴影）：该选项意味着3D文档中的所有剪切表面将使用分配给个体元素，或其组分的表面显示，穿过其建筑材料。
4。本身的材料颜色（有阴影）：同上。显示颜色将会有阴影效果。
未剪切元素
选择在此3D文档中显示的未剪切元素的画笔属性。

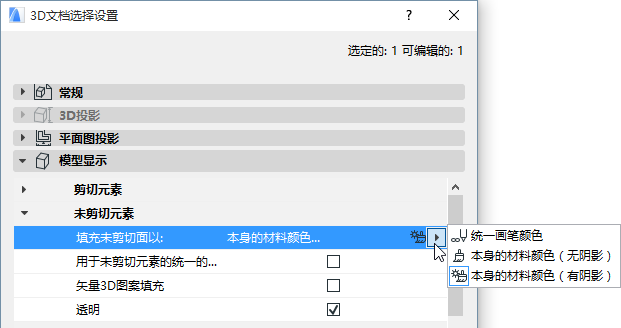

填充未剪切面以：用该控制项定义3D文档中显示的未剪切面的填充。
1。统一画笔颜色：选择该选项，将统一颜色应用于该3D文档中所有未剪切面的填充。如果您选择这个选项，则将显示如下参数：
未剪切表面画笔：使用此控制项，选择的画笔颜色将被应用于该3D文档中所有未剪切元素。
要显示此3D文档中的表面颜色（仅此3D文档中的未剪切部分），选择以下选项之一：

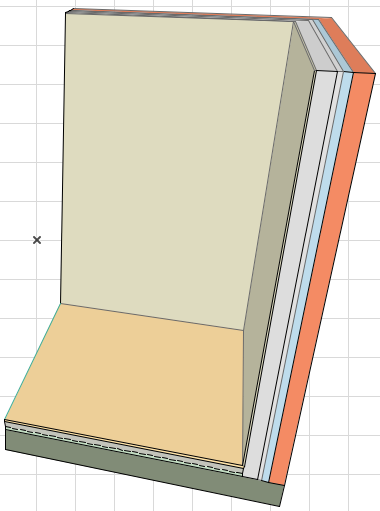

2。本身的材料颜色（有阴影）：选择该选项使用如同在建筑材料中定义的元素自身的表面颜色显示3D文档中的未剪切填充。显示颜色将会有阴影效果。
3。本身的材料颜色（无阴影）：同上，但是显示颜色将 不 反映任何阴影效果；每种表面的颜色将在整个表面上统一。

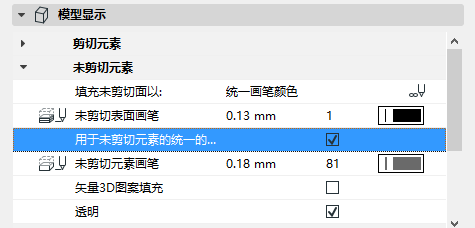

未剪切轮廓的统一画笔：选择该复选框，如果您想显示该3D文档中未剪切面填充的轮廓线。如果勾选此复选框，未剪切轮廓画笔彩色选择器将出现；选择画笔颜色。
矢量3D图案填充：选择此复选框以激活该3D文档中的矢量3D图案填充式样。
透明：勾选该复选框，使透明表面（如玻璃）在3D文档中产生透明效果。
注意：这些矢量3D图案填充及透明控制为3D文档中特有的。以当前3D窗口的设定重新定义3D文档，将不会重新定义这些选项。
如果您想在该视图中的3D文档显示元素的边缘，勾选该选项，否则，将在视图中隐藏。
设置用于隐藏边缘的线型和线画笔。
在剪切面上显示：控制隐藏线的可见性将符合剪切平面或显示范围边界。
太阳与阴影
太阳阴影：选择此控制中的选项中的一项，设置在3D文档中阴影填充显示。
•开：阴影以无轮廓线显示。
•关
注意：此设置独立于3D样式中的太阳阴影设置。
阴影填充多边形可自由自定义。用对应的弹出面板选择填充类型、填充画笔和填充背景画笔。

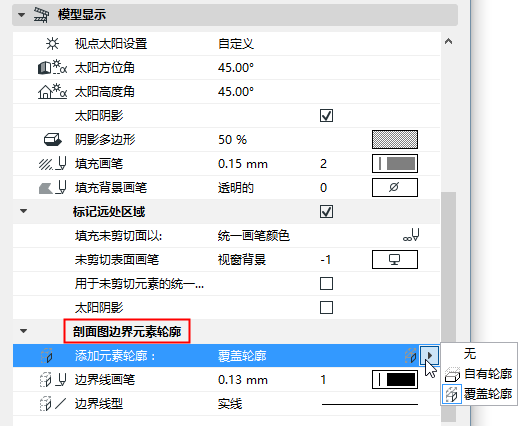

同时参见剖面图边界元素轮廓获取此特定的插图。
边界显示：选择一个选项来显示，覆盖或隐藏该3D文档中边界上的元素轮廓。
