更多信息，参见管理和更新已放置的图形。
要打开图形管理器，进行下列操作之一：
•选择文件>外部内容>图形管理器
•从浏览器/管理器左上角的弹出菜单中，点击图形管理器图标：
•选择视窗>面板>图形管理器
左上角包含四个命令（图标）。只有在图形管理器的图形列表中选择了一个或多个图形时，这些命令才被激活。
链接 所选图形到一个外部源或内部视图。
断开图形链接
点击此按钮以断开所选图形的链接。一个警告窗口将询问是否想永久断开当前链接。
更新图形
点击更新图形。（此命令图标在浏览器图册中也可用）。
删除图形
点击此按钮以在确认警告信息后删除所选图形。
注意：只有当包括图形的窗口在删除图形时处于活动状态，删除图形才不可撤销。
检查状态
如果状态显示“需要检查”，点击以查看所选图形的更新状态。

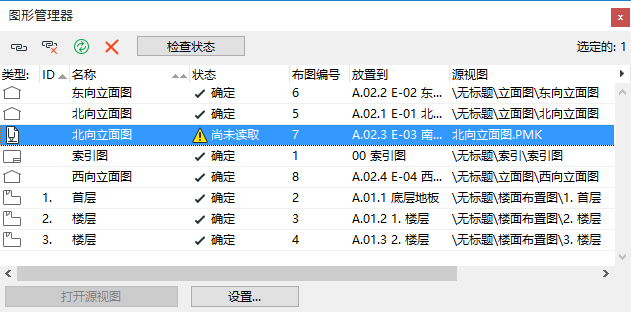

图形管理器的主要部分列出项目（在图册和模型视图）中的所有图形及它们的属性。
图形列表
默认显示每个图形的类型、ID、名称、状态、布图（已放置）、源视图和路径。在列标题上点击，可以按这些属性的任何一种排序项。然后可以执行次要排序功能：点击第二列的标题将进一步在第一次排序所获得的层次内进行排序。要自定义列表的列，右击任意列头弹出有效列表，或点击列表栏底部右侧的黑色箭头。按需把它们切换为开和关， 列宽可在图形上调整大小。
每一列都列出图形的属性：
类型：在‘T’列的图标指示图形的源类型（例如：平面图或PDF文件）。
ID：显示图形ID。
名称：显示图形名称。
•确定：图形被更新。
•修改：源已被修改。点击更新按钮以更新图形。
•丢失的：找不到链接图形源。
•无法访问：源文件是一个旧版的团队工作文件（ARCHICAD之前13版的团队工作文件格式），或是一个BIMcloud/BIM服务器中的ARCHICAD 13或之后的团队工作项目。您没有权限访问此源文件，因为您或者正在使用ARCHICAD的演示版本，或者没有团队工作保护钥匙；或者您没有权限访问此源文件。
•将被更新：包括在图形集中的图形的临时状态要被更新，但更新过程尚不影响此图形。
•更新：当前正在更新的图形暂时状态。
•嵌入。该图形没有链接并且不能更新。（如果它一旦曾经断开的链接有了链接，图形管理器只显示它以前用于信息目的源视图。）
•需要检测：ARCHICAD的自动后台快速检查功能不能最后确定图形是否需要更新。如果该状态出现，可以：
－点击检查状态按钮以查看图形是确定的还是修改的。在后者的情况中，如果图形的更新方法是手动的，可以决定更新与否 （设置为自动更新的图形将在激活它的布图或窗口的同时被更新）。
－点击更新按钮以完成更新的状态。
•放置到：显示放置图形的布图或模型视图的名称。
•源视图：在浏览器的层次结构中显示源视图的位置（如浏览器项目树状图所示）。如果图形源不是ARCHICAD视图，此列则显示源文件名以及（在多页PDF文档源的情况中）创建图形的页数。
注意：如果图形源是DWG图纸空间，此字段也将指示视点编号。
•路径：显示图形源视图的位置（例如：内部或其文件路径）。
在列首点击以按该属性排序图形。排序的优先级由列标题的箭头指示。
打开源视图：点击此按钮以打开所选图形的源视图 （当图形存在一个外部资源时此按钮为灰色）。
注意：要将特定的图形参数同时分配给多个图形（如将统一画笔集分配给图册中所有的图形），在图形管理器中选择几个或所有图形并点击设置。在图形设置对话框中修改的任何设置将应用到所有选定的图形（其它图形设置将原状供每个图形使用）。
