关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。
板工具用于绘制和编辑板，虚拟建筑的基础水平建筑块。
更多信息，参见板。
注意：如果该板的结构为复合结构，板的厚度则在选项>元素属性>复合结构中定义，且等于复合层厚度之和。复合板的厚度在板设置中是不可编辑的；必须转到选项>元素属性>复合结构中编辑。
如果您想编辑板设置中的板厚度，选择一个非复合（基础）板结构。
偏移到始位楼层：定义从其始位楼层开始的板的参考平面的 偏移。参考平面有几个合理的设置。（见参考面。）
始位楼层：
选择以下始位楼层设置之一：
•当前：板的始位楼层为当前楼层。
•选择始位楼层：选择要连接到板的楼层。如果它们在列表中没有全部显示，点击 选择楼层调出项目中楼层的所有列表。
板被物理链接到其始位楼层。如果您稍后修改了始位楼层（例如，重新定义地板高度），板将修改其位置。
如果您修改了板的 标高，以便其参考平面移动到一个不同的楼层上，您可以选择修改始位楼层使其满足元素的新位置。
参见通过标高修改 始位楼层。
更多信息，参见始位楼层。
偏移到参考层：定义一个从给定的参考层（默认情况下，该参考层是项目零点）开始的板的参考平面的 偏移 。
•板参考平面有几个可能的设置。
参见参考面。
•如果需要，点击弹出箭头以变更参考层。参考层在选项>项目个性设置>层高和项目正北方向中定义。
注意：该偏移值仅充当计算工具，而不是链接。如果您修改了项目参考层的位置，板将修改其位置。
板结构

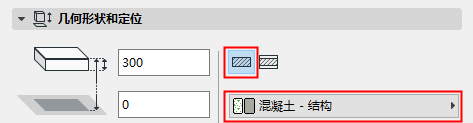

点击这些图标中的一个将板定义为 基础 或 复合，并且 选择一个反映其结构属性的属性：

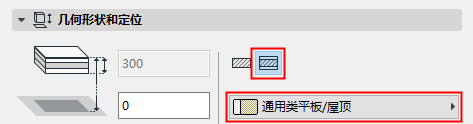

•对于一个 复合 板：使用弹出是对话框来选择其复合结构。
注意：该弹出式对话框仅显示这些与包含板的控制项一起使用的复合结构。复合结构在 选项 > 元素属性 > 复合结构中定义。
默认情况下，板的边缘垂直于其表面（90度）。如果您希望使用自定义边缘角度，点击相对应的图标并在右侧区域输入角度值。
注意：您可以对任何单一边缘设置不同的自定义边缘角度。如果您已经这样做了，一个黄色的 “自定义” 图标将在板设置中边缘类型设置控制项旁边出现。
根据您选择的板的结构（基础或复合板），您对板参考平面有不同的选项：

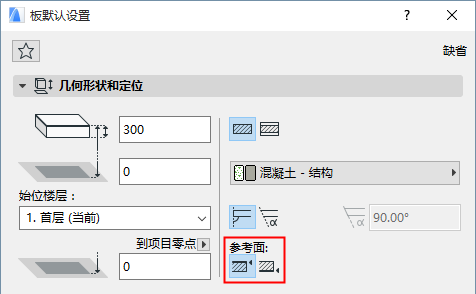

•基础板的参考平面或者是板的顶部或者是板的底部。

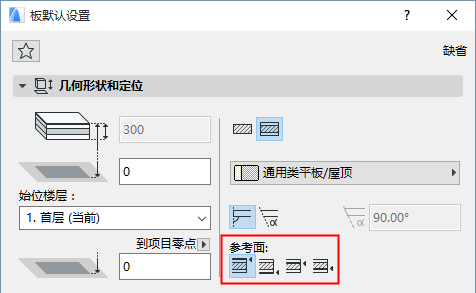

•一个复合板的参考平面可以是四个选项之一：板顶部，板底部；核心顶部，核心底部。
注意：如果选择的复合结构没有核心，那么与核心有关的参考平面的选择是灰色的。
使用板设置中的信息框或几何形状或定位来选择参考平面。
见板的参考平面。
平面图显示
在楼层上显示：点击弹出列表，设置要显示板的楼层。
•仅始位楼层：：仅在始位楼层显示整个板的轮廓并可以编辑。
•所有楼层：整个板的轮廓在项目的每一个楼层上显示。
•其它选项将把板在其始位楼层并上一层和/或下一层显示。
•自定义：如果想显示楼层任意其它楼层组合上的板，选择此选项。在楼层上显示：出现自定义设置对话框，可在对话框中设置板轮廓及其填充各自的楼层显示选项。
注意：填充只能在也看见轮廓的楼层上显示。
注意：在远处楼层上显示的板的线型，可在选项>项目个性设置>结构元素中设置。
更多信息，参见在楼层上显示：。
剪切面：在此剖面图中，设置剖面中剪切表面的显示属性。
–定义剪切线类型和画笔
•对于一个 基础 或 复合 板：

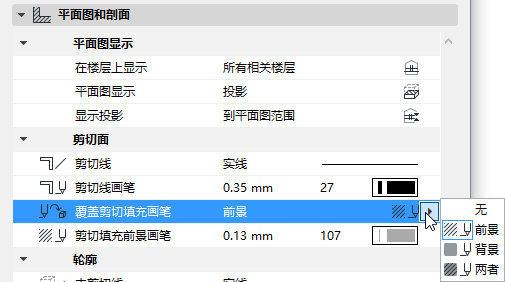

–如果需要，覆盖该元素的前景/北京画笔(默认情况下在建筑材料中定义)。为此，从 覆盖剪切填充画笔弹出式对话框中选择前景，背景或两者来访问各自的控制项。
轮廓：这些设置应用到落在水平剪切平面之上（顶部）和/或之下（未剪切）板轮廓的线型和画笔颜色。
覆盖填充：勾选此框，使用这里所选的填充和画笔设置显示覆盖填充。
•从弹出的面板中选择填充类型。
注意：只有在选项>元素属性>填充类型中定义为覆盖填充的那些填充才可使用。

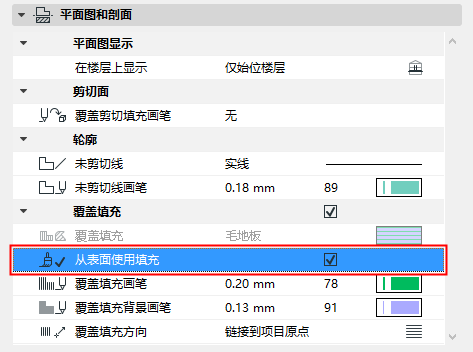

•从表面使用填充：如果您希望您的覆盖填充与元素的顶部表面（矢量3D填充）类似，勾选该复选框，或者作为建筑材料中的定义或者（如果覆盖是开启状态）作为其表面覆盖
覆盖填充方向：此控制项定义填充图案的方向。选择此控制项，再从黑色箭头打开的弹出菜单中选择方向定义：
•链接到填充原点：如果选择此选项，当在平面图上放置板时，覆盖填充则显示一填充柄。可以通过选择并移动填充句柄来操纵填充方向 （从弹出式小面板中使用“移动子元素”命令）。
•链接到项目原点：填充图案从项目原点开始，并显示落在填充边界内的图案部分。没有填充柄出现。
•变形填充：填充图案可通过修改其加倍填充柄的长度和方向来进行变形。
每一选项的例子，参见填充方向方法。
该面板影响板的3D显示。
覆盖表面：如果您希望覆盖分配给该元素的表面（在其建筑材料中），点击任何或所有三个弹出式对话框的开关按钮。您可以覆盖板表面，和/或板边缘的表面。
对于复合板，“顶部”表面在复合设置的复合层中首先被列出。
点击链 图标对所有正表面和边缘分配最后选择的表面。取消选择链图标将恢复您对每个面/边初始设置的表面。
注意：当所有表面使用覆盖时，链图标可用。
注意：如果它是一个可作为板的覆盖填充使用的矢量填充图案（勾选板设置中平面图&剖面图面板的“使用来自表面的填充”复选框），上侧表面覆盖。而且，如果覆盖填充有一个自定义的填充原点（通过链接到填充原点选项），3D模型也将反映该填充方向。
自定义边界表面：如果您已经自定义了任何一个板的 边界表面 (在自定义边设置对话框中)， 一个黄色的 “自定义”图标将在板设置的表面设置控制项旁边出现，指示一个或多个边界表面已经从常规设置发生了改变 。
自定义材质对齐：如果此消息被激活，则表示当前选定的板（已放置在项目中）已被分配自定义3D材质。
•在此情况下，重置材质按钮将被激活。点击以恢复所选板的原材质。
更多信息，参见排列3D材质。
