关于工具箱内所有工具的通用设置的描述，参见在工具设置对话框中工作。
网面工具是通过定义相关节点的标高并在它们之间进行插入的方式，用来创建表面、边缘表面和实体。
网面是在网面参考面和网面脊线的基础上创建的。
绘制投影到参考面的网面主轮廓， 然后可从此平面中提升网面的顶部表面的特征点。
更多信息，参见网面。
•产生的基础标高将作为信息框中的负值显示。
偏移到始位楼层：设置网面参考面的高度从始位楼层开始测量。
始位楼层：
选择以下始位楼层设置之一：
•当前：网面的始位楼层为当前楼层。
•选择始位楼层：选择要连接到网面的楼层。如果它们在列表中没有全部显示，点击 选择楼层调出项目中楼层的所有列表。
网面的参考平面被物理的链接到其始位楼层。如果您稍后修改了始位楼层的位置（例如，重新定义地板层高），网面将修改其位置。
如果您修改了网面的标高，以便其参考平面移动到一个不同的楼层，您可以选择修改始位楼层让其满足元素的新位置：
参见通过标高修改 始位楼层。
更多信息，参见始位楼层。
底部标高 [到参考层]：设置网面参考平面的高度作为从参考层开始的测量（默认情况下，参考层是项目原点）。如果需要，点击弹出箭头以变更参考层。
注意：参考层在选项>项目个性设置>层高和项目正北方向中定义。
•产生的顶部标高将在信息框中显示。
注意：底部标高显示网面底部的当前标高。因此，这个值只作为计算工具，而不是链接。如果您修改了参考层的位置，网面将修改其位置。

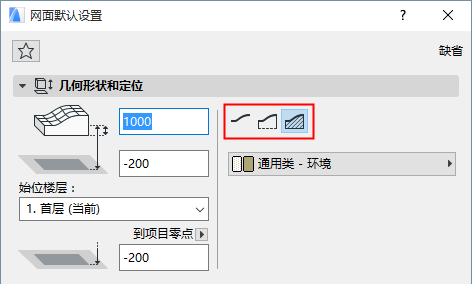

选择一个用于构造网面的方法：
建筑材料：使用弹出式对话框来选择一个用于网面的建筑材料。
平面图显示
在楼层上显示：选择一个选项来定义楼层将要显示的网面。
•仅始位楼层：：整个网面的轮廓仅可在它的始位楼层上显示和编辑。
•所有楼层：整个网面的轮廓将会显示在项目的每个楼层上。
•其它选项将会把网面显示在它的始位楼层并上一层和/或下一层。
•自定义：如果想显示在任意其它楼层组合上的网面，则选择此选项。在楼层上显示：出现自定义设置对话框，可在对话框中设置板轮廓及其填充各自的楼层显示选项。
注意：填充只能在也看见轮廓的楼层上显示。
更多信息，参见在楼层上显示：。
•定义剪切线画笔颜色。
•如果需要，覆盖该元素的前景/北京画笔(默认情况下在建筑材料中定义)。为此，从 覆盖剪切填充画笔弹出式对话框中选择前景，背景或两者来访问各自的控制项。
注意：这些设置只能应用于实体，不能仅应用于面片或边缘网面。
注意：在远处楼层中显示的网面的线型，在选项>项目个性设置>结构元素中设置。
轮廓：这些设置适用于落在水平剪切平面以下（未剪切）的网面轮廓的显示。
•屋脊选择：定义是否显示所有的脊线或显示用户定义的脊线（即在绘制网面时定义了的那些脊线）。
•屋线画笔：使用弹出菜单分配画笔颜色到用户定义的和生成的脊线。
覆盖填充：勾选此框，使用这里所选的填充和画笔设置显示覆盖填充。
•从弹出菜单中选择填充类型。
注意：只有在选项>元素属性>填充类型中定义为覆盖填充的那些填充才可使用。
•选择覆盖填充图案和背景的画笔颜色。
更多信息，参见填充类型。
覆盖填充方向：此控制项定义填充图案的方向。选择此控制项，再从黑色箭头打开的弹出菜单中选择方向定义：

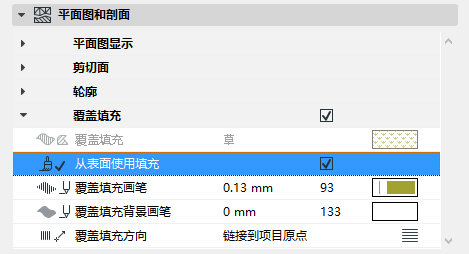

•从表面使用填充：如果您希望您的覆盖填充与元素的顶部表面（矢量3D填充）类似，勾选该复选框，或者作为建筑材料中的定义或者（如果覆盖是开启状态）作为其表面覆盖
•链接到填充原点：如果选择此选项，当在平面图上放置网面时，覆盖填充将显示一填充柄。可以通过选择并移动填充句柄来操纵填充方向 （从弹出式小面板中使用“移动子元素”命令）。
注意：填充柄只在启用视图>屏幕视图选项>填充柄时才显示。
•链接到项目原点：填充图案从项目原点开始，并显示落在填充边界内的图案部分。没有填充柄出现。
•变形填充：填充图案可通过修改其加倍填充柄的长度和方向来进行变形。
每一选项的例子，参见填充方向方法。
该面板影响网面的3D显示。
覆盖表面：如果您希望覆盖分配给该元素的表面（在其建筑材料中），使用任何或所有三个弹出式对话框。您可以覆盖顶部表面，边缘，和/或底部表面。依据构造方法（仅表面，带有边缘的表面，实体主体），仅有一些或所有控制项将是有效的。
点击 链 图标对所有表面分配选择的最终表面。取消选择链图标将恢复您对每个墙表面/边缘初始设置的表面。
注意：当所有表面使用覆盖时，链图标可用。
更多信息，参见&表面材质。
自定义材质对齐：如果该信息被激活，它意味着当前所选的网面（已被放置在项目中）已经被分配自定义3D材质。
•在此情况下，重置材质按钮将被激活。点击以恢复所选梁的原材质。
更多信息，参见排列3D材质。
3D 表现：
•使所有脊线尖锐：在3D窗口中显示有尖锐连接三角形的网面。
•用户定义的脊线尖锐度：显示有尖锐连接用户自定义脊线的网面表面，并在其它地方有平滑连接表面的网面。
•平滑所有脊：显示有光滑链接表面的网面。
如果选择平滑所有脊，则只有用户定义的脊线出现在3D视图。
