Диалоговое окно Иерархия подтипов (Главное окно GDL)

См. также Про подтипы объектов GDL.

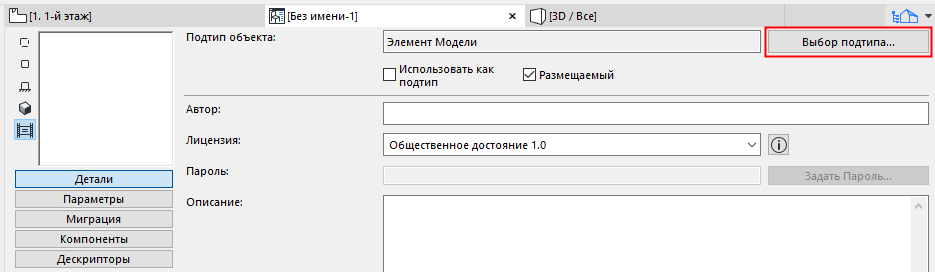

Это диалоговое окно открывается по кнопке Выбрать подтип в главном окне GDL (Файл > Библиотеки и объекты > Новый объект).

или с использованием соответствующей пиктограммы в табло команд Редактирование библиотечных элементов GDL (Окно > Табло команд > Редактирование библиотечных элементов GDL). Вы можете добавить в структуру меню ARCHICAD обращение к этому диалоговому окну с помощью диалогового окна Окружающая среда.

Имена в иерархическом списке выделяются цветом.

•Зеленый цвет означает, что элемент может быть размещен.

•Черный цвет означает, что элемент не может быть размещен сам по себе. Он может использоваться только как макрос.

•Черный жирный цвет означает, что это название подтипа.

При выделении имени в иерархии в нижней части диалога появляются его характеристики.

Под полем Имя располагается  GUID - Global Unique Identification (глобальный уникальный идентификатор).

Для получения подробной информации о принципах работы GUID, пожалуйста, ознакомьтесь со статьей в Центре Поддержки.

Открыть. Нажмите эту кнопку для непосредственного открытия главного окна выбранного элемента.

Создать клон. Нажмите эту кнопку для создания копии выбранного подтипа с теми же свойствами.
