矩形選択を配置するには、ツールボックスから矩形選択ツールを選択します。

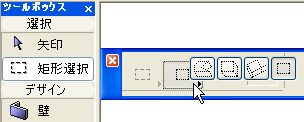

情報ボックスから図形作成法のいずれかを選択します（3D ウィンドウで作業している場合は、4つのオプションを使用できます。それ以外の場合、オプションは3つです）。
•ポリゴン方式では、任意の数の辺から成る矩形選択範囲が定義されます。1 つの辺を完成させると、次の辺が自動的に開始されます。最後の端点をダブルクリック、コンテキストメニューの［OK］をクリック、あるいは最後の端点を最初の端点の上に置きかなづちカーソルが表示されたらクリックして、矩形選択領域を閉じます。領域には少なくとも3つの辺が必要であるため、2つ以上の辺が手動で定義されていなければなりません。作成できる辺は直線のみです。
•矩形方式では、ウィンドウに対する正しい角度で矩形選択を定義できます。図面上をクリックして移動すると、カーソルの移動に伴いラバーバンドで矩形が描画され、選択領域が表示されます。位置が決まったらそのポイントでクリックすると、矩形が表示されます。
•回転矩形方式では、任意の角度で矩形選択を定義できます。まず、2回のクリックによって矩形の1辺を作成し、3回目のクリックでその辺に対して直角な2辺の長さと位置を定義します。

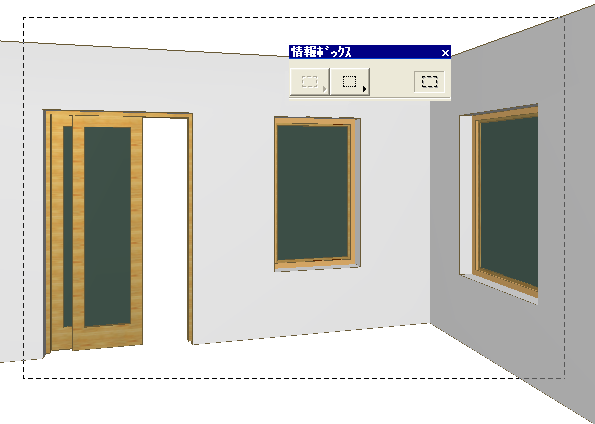

•3Dウィンドウで使用できる方法のうち、最初の3つはそれぞれポリゴン方式、矩形方式、回転矩形方式の拡張です。まず、平面図の場合と同じ手順で矩形選択範囲の底部を定義します（パースビューでは、矩形選択の底部は選択する要素の下になければなりません）。次に、選択領域の高さを定義します。座標軸が常に表示され、作業の目安になります。

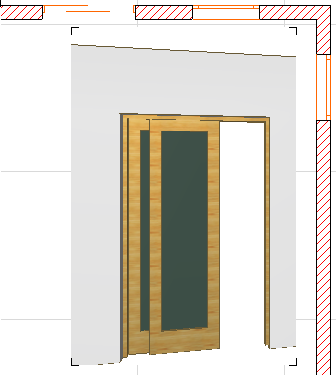

•4番目のオプション（3Dウィンドウのみ）では、3Dウィンドウから要素を画像形式でコピーするために2D矩形選択領域を作成できます。
詳細は、「プロジェクトウィンドウから矩形選択範囲のコピー /貼り付けを実行する」を参照してください。
