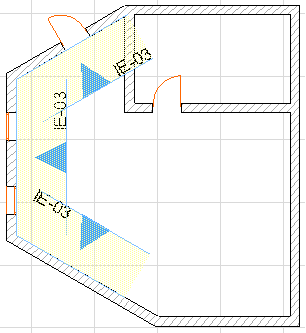

1つの展開図グループで複数のビューポイントを作成するには、ポリライン法またはいずれかの矩形法を使用します。
作成される展開図グループには、ポリライン/矩形上の辺数と同じ数のビューポイントが含まれます。

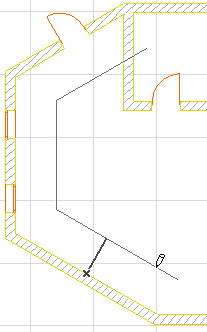

1.クリックして限界線の描画を開始します。
•ポリライン法の場合は、ポリラインの辺ごとに1回クリックし、ダブルクリックしてポリラインを完成させます。
•矩形法の場合は、2回目のクリックで対角を定義します。
•回転矩形法の場合は、クリックして回転ベクトルを定義し、再度クリックして矩形の長さを定義します。
作成された線/ポリライン/矩形は、展開図グループの限界線を表します。

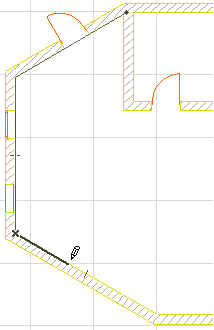

2.カーソルを目的の視点の位置に移動します。
3.もう一度クリックして展開図マーカーを配置します。
展開図は専用の展開図マーカーを使用します。これは、パラメータが編集可能な GDL オブジェクトです。
展開図マーカーは、展開図線の各辺、または部屋の中心に配置されます。
マーカーのスタイルおよび位置を定義するには、［展開図設定］の［マーカー］パネルのコントロールを使用します。このパネルの［マーカーなし］オプションを選択して、各ビューポイントまたは全ビューポイントでマーカーを隠すことができます。
「展開図の［マーカー］パネル」を参照してください。
4.ビューポイントの新しいグループが作成され、プロジェクト一覧に一覧表示されます。
5.ナビゲータビュー一覧に、展開図グループ独自のクローンフォルダがあります。
1つの展開図グループ内のビューポイントは、そのグループだけに適用できる特定の設定（表示フロアやレイヤー設定など）を全体として共有します。ただし、どの辺の設定にも個別にアクセスできます。
「展開図ビューポイントを編集する」を参照してください。
状態、表示、マーカー参照、および更新といった展開図ビューポイントのその他の多くの要素は、断面図ビューポイントでも同じように機能します。
詳細は、以下のトピックを参照してください。
