展開図およびゾーン形状

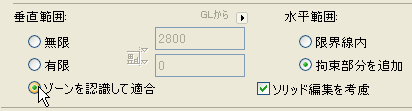

展開図をゾーンに対応させる場合は、［展開図設定］の［一般］パネルから［ゾーンを認識して適合］垂直範囲オプションを選択します。

ゾーンが検出されると、その高さは、選択した展開図ビューポイントの垂直範囲として使用されます。

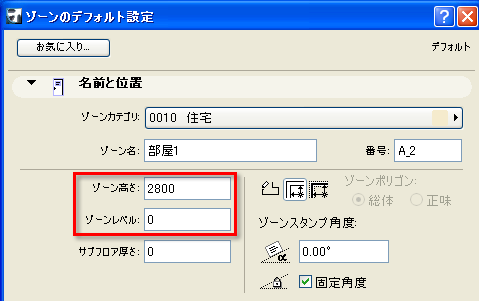

注記：ゾーン設定で設定されたレベル値と高さ値との差分が、ゾーンの高さになります。

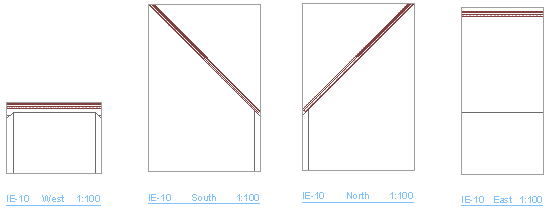

［ソリッド編集を考慮］ボックスもチェックされていれば、ソリッド編集で編集するゾーンも正確に計算されます。例えば、傾斜した屋根に合わせて切り取ったゾーンには、複数の異なるゾーン高さがある場合があります。これらは、展開図グループの各ビューポイントに正確に反映されます。
