壁の厚さの寸法記入

平面図または断面図ウィンドウでは、輪郭線をクリックすると、1回のクリックで壁の厚さの寸法を記入できます（壁は通常の壁、または傾斜直線壁とします）。

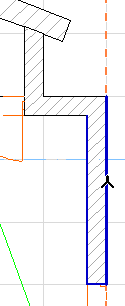

この例では、線形寸法ツールを有効にして、カーソルを壁の輪郭線に移動します。

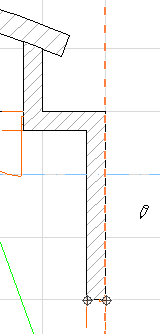

1回クリックします。2つの寸法点が表示されます。

ダブルクリックして寸法列を完成させ、かなづちカーソルで配置します。

一連の壁の厚さ寸法マーカーを連続壁に沿って配置する場合、寸法列に垂直な壁に配置された寸法点だけが表示されます。

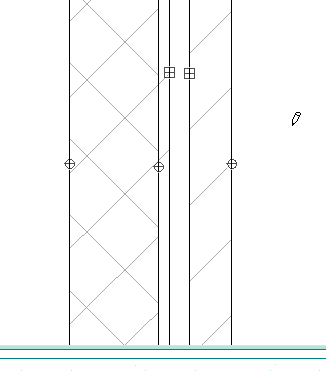

複合要素の個々の仕上げの寸法を設定することができます。

ただし、寸法が連動するのは、壁の両側（壁全体の厚み）と躯体のみです。

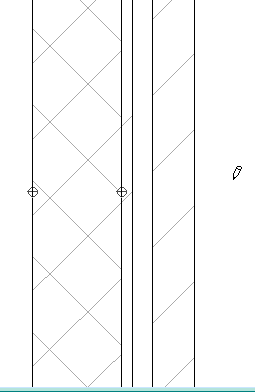

壁およびスラブの躯体のみに寸法を配置

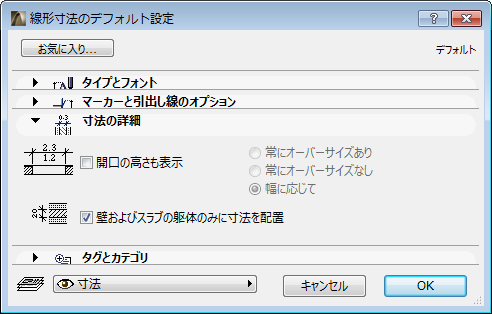

［寸法設定］の［寸法の詳細］パネルにあるこのボックスにチェックを入れます。こうすることで、壁厚さ（平面図または断面図）またはスラブ厚さ（断面図）の寸法を設定する場合、ワンクリックで、躯体構造のみに寸法点を生成できます。
