設備アプリケーションからArchiCADにデータをインポートするときに最もよく使用されるファイル形式は、DWGとIFCです。
DWGを使用して設備データをインポート
AutoCADを使用するエンジニアから送信される設備データは、DWG形式です。ベストプラクティスは、参照用の通り芯を追加した設備モデルのみをインポートすることです。ArchiCADでは受け取った設備モデルをXrefとしてインポートするか、図面として配置します。ArchiCADの図面ツールは、埋め込みレイヤー表示設定を備えており、図面内容でレイヤーのオン/オフを切り替えることができます。
詳細については、「インポートするDWG/DXF/DWFファイルのレイヤーの表示/非表示」を参照してください。
IFCを使用して設備モデルをArchiCADにインポートする場合、ソフトウェア固有のエクスポート拡張機能が用意されており、インポートした設備設計を建築モデルにシームレスに統合できます。IFCを開くソフトウェアを使用して、これらのエクスポート拡張機能により作成されたファイルを開くことも可能です。このファイルはカスタム形式ではなく、標準のIFCファイルであり、ArchiCADでの要素変換処理を支援する追加情報を収めます。
•ArchiCAD Connection for AutoCAD MEP

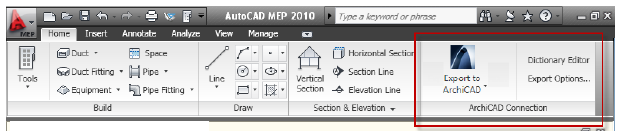

グラフィソフトはArchiCAD Connection for AutoCAD MEPというAutoCAD MEP向けのプラグインを無償で提供しています。これは、GRAPHISOFT MEPモデラー用に最適化されたIFC形式を使用して、ArchiCADへの高度なファイルエクスポートを実現します。このアドインの一部として、要素変換用のカスタム辞書を定義できます。これらのカスタム要素割り当ては、エクスポートされた設備オブジェクトとGRAPHISOFT MEPモデラーオブジェクト間のデフォルトの割り当てを上書きします。ArchiCAD Connection for AutoCAD MEPプラグインは、
http://www.graphisoft.com/support/archicad/downloads/interoperability/ から無償でダウンロードできます。
•GRAPHISOFT ArchiCADへMEPエクスポート
グラフィソフトはRevit MEP向けのアドインを無償で提供しています。これを使用すると、GRAPHISOFT MEPモデラー用に最適化されたIFC形式を使用してArchiCADにエクスポートできます。
GRAPHISOFT ArchiCADへMEPエクスポートアドインのインストーラは、グラフィソフトのWebサイト：http://www.graphisoft.com/support/archicad/downloads/interoperability/ からダウンロードできます。
グラフィソフトが提供するこれらのソリューションでは、モデルをフィルタして、作成されるIFCファイルに設備設計の要素のみを組み込みます。DWGファイルのインポートとは異なり、IFCファイルに通り芯を組み込むことは重要ではありません。これはIFCファイルにデフォルトで座標情報が含まれるためです。したがって、3D 設備アプリケーションで作成された内容は、ArchiCADプロジェクトへの結合時に自動的に正しい位置に配置されます。
