扉、サッシ、および開口方向

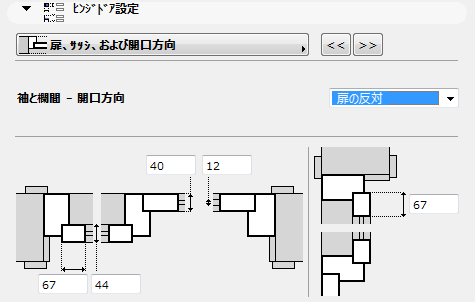

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［扉、サッシ、および開口方向］ページを以下に説明します。

このタブページは、扉と袖/トランザムの定義と、扉、サッシ枠、およびガラスの厚さと幅の定義に使用します。

開口方向

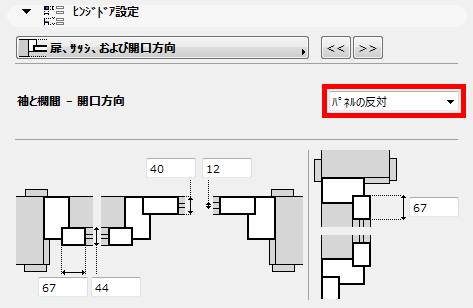

袖とトランザムのどちらの場合でも、ポップアップから［扉と同じ］または［扉と反対］を選択して、開口方向を定義します。「扉と同じ」は、袖およびトランザムがドア扉と同じ方向に開くことを意味します。「扉と反対」は反対側に開くことを意味します。

注記：選択したドアの扉および袖の開口方向を逆にするには、［プレビューと位置］パネル（または情報ボックス）の［反転］ボタンを使用します。
