袖と欄間のサッシタイプ
海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［袖と欄間のサッシタイプ］ページを以下に説明します。
このタブページは、ドアのサッシおよび欄間ごとの格子のオプションを設定するのに使用します。

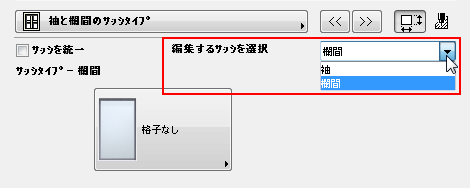

まず、編集するサッシまたは欄間をポップアップリストから選択します。
注記： ［サッシを統一］ボックスをチェックすると、全てのサッシで同一のタイプが使用されます。

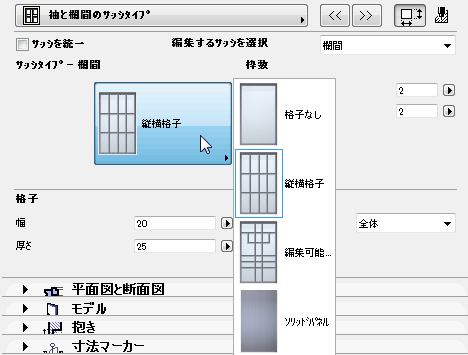

次に、選択したサッシのサッシタイプを選択します。
「カスタムパネル」も参照してください。
注記：「編集可能格子」サッシタイプでは、編集可能なホットスポットを使用して、プロジェクト内でサッシの分割枠をグラフィカルに編集することができます。
「編集可能なホットスポットを使用したグラフィック編集」を参照してください。

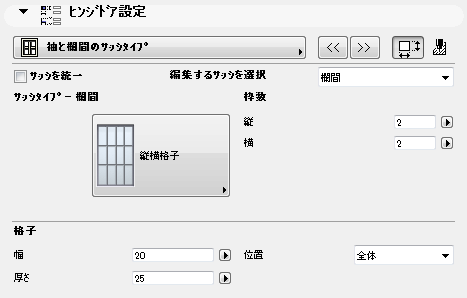

サッシパターンの値、つまり、水平方向と垂直方向のパネル数と、格子分割のパラメータを入力します。
［位置］：このサッシの格子をドアの内側あるいは外側に配置するのか、両側全体に配置する（「全体」）かを選択します。

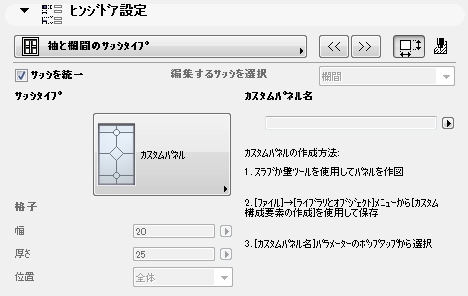

カスタムパネルを作成している場合は、カスタムスタイルを選択してサッシを窓に適用します。
カスタムパネルの作成の詳細については、「ドア、窓、カーテンウォールのカスタム構成要素の作成」を参照してください。
サッシの属性
サッシのガラスおよびグリッドに塗りつぶしおよびペン属性を設定するには、このボタンをクリックし、［属性］ページを開きます。
窓の平面図表示オプションが［投影線］または［投影線と上部線］に設定されている場合、［3Dペン］コントロールは、ドアが3Dのような形式で表示されている場合にガラスを表す平面図の線（つまり、投影された部分）に影響を及ぼします。
「ドア/窓の平面図属性を定義」も参照してください。
