海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［沓摺設定］ページを以下に説明します。
このページは、ドアの沓摺を定義するのに使用します。

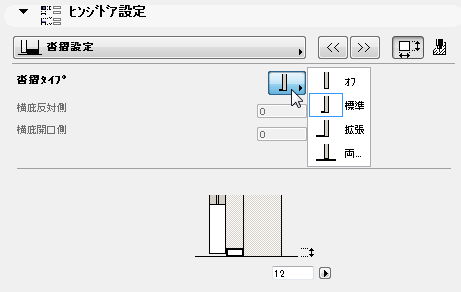

［沓摺タイプ］ポップアップを使用して、沓摺および/または下枠タイプを選択します。選択したタイプに応じて、設定が異なります。
注記：［一般の設定］タブページで沓摺タイプを選択することもできます。
「一般の設定」を参照してください。
沓摺設定には、沓摺厚さと（拡張沓摺タイプの場合は）段鼻とドアの両側の側面の張り出しが含まれます。
沓摺の属性

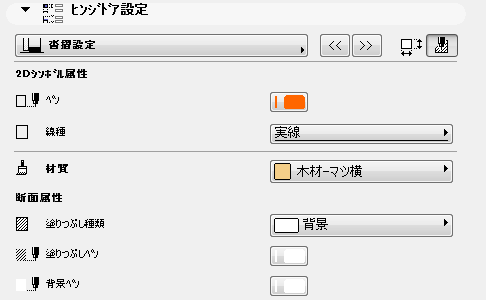

沓摺の塗りつぶし、材質、およびペンの属性を設定するには、ボタン（［沓摺］ページの右上）をクリックして［属性］コントロールにアクセスします（塗りつぶし属性は、断面タイプウィンドウにのみ表示されます）。
「ドア/窓の平面図属性を定義」も参照してください。
