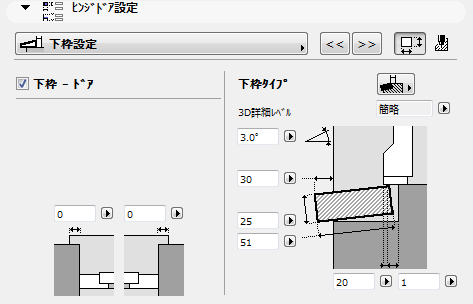

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［下枠設定］ページを以下に説明します。
［下枠 - ドア］ボックスを選択して、下枠を割り当てます。残りのコントロールを使用して、オプションを定義します。
［下枠タイプ］ポップアップを使用して、下枠タイプを選択します。選択したタイプに応じて、設定が異なります。
設定には、厚さ、幅、角度、段鼻、ならびに特定の下枠タイプのその他の設定が含まれています。
［奥行き］：枠の下までの下枠の距離（その最大値は、枠厚さと等しくなります）。この値は、下枠幅に追加されます。

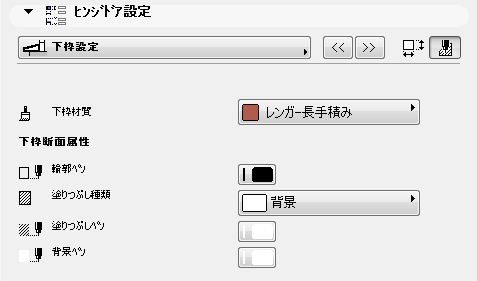

下枠の属性
下枠の塗りつぶし、材質、およびペンの属性を設定するには、ボタン（［下枠設定］ページの右上）をクリックして［属性］コントロールにアクセスします（ペンおよび塗りつぶし属性は、断面タイプウィンドウにのみ表示されます）。
「ドア/窓の平面図属性を定義」も参照してください。
