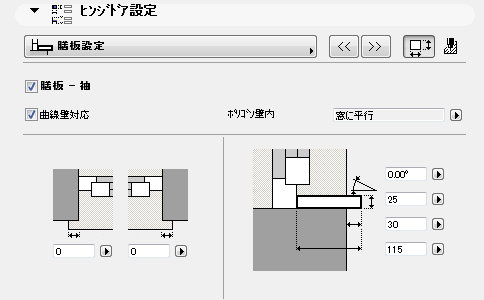

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［膳板設定］ページを以下に説明します。

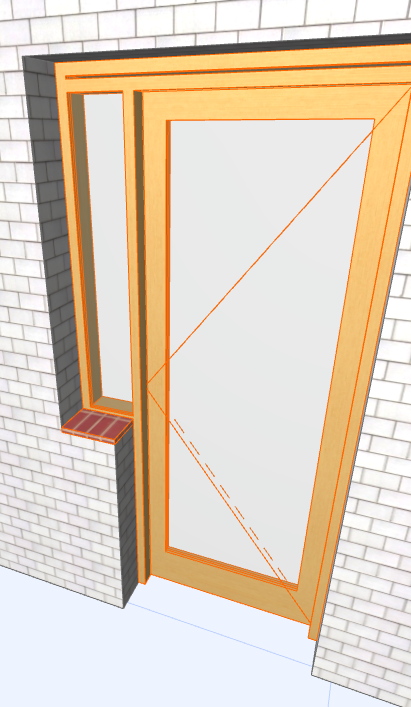

このページは、1つまたは複数の持ち上げ袖を持つドアを使用する場合に、膳板を定義するのに使用します。
［膳板］をチェックして、膳板を袖に割り当てます。
窓を曲線壁に配置する場合に、膳板自体をカーブさせることを選択できます。ボックス［曲線壁対応］をチェックします。

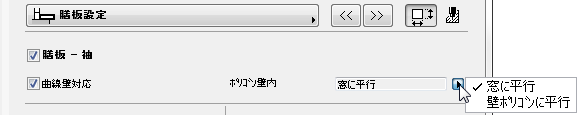

ドアがポリゴン壁にある場合、膳板の辺を壁ポリゴンに追従させるか（壁ポリゴンに平行）、袖窓に平行のままにするかのいずれかを設定します。
膳板の属性

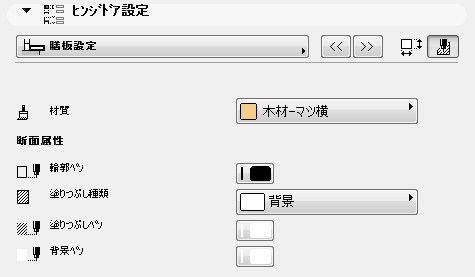

膳板の塗りつぶし、材質、およびペンの属性を設定するには、ボタン（［膳板設定］ページの右上）をクリックして［属性］コントロールにアクセスします（膳板ペンおよび塗りつぶし属性は、断面タイプウィンドウにのみ表示されます）。
「ドア/窓の平面図属性を定義」も参照してください。
