許容値

海外仕様ArchiCADライブラリにある、袖と欄間を備えた「ヒンジドア」について、ドアの設定のグラフィカルインターフェイスパネルの［許容値］ページを以下に説明します。

このタブページは、ドア構造の側面および上部の許容値を設定するのに使用します。

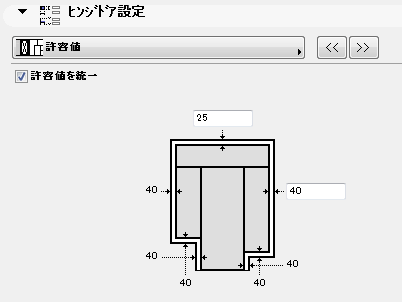

［許容値を統一］を選択すると（このタブページ、または［公称サイズと公差］タブページのいずれかで）、構造の全ての側面に同一の許容値を設定し、別の値を上部の許容値として設定できます。

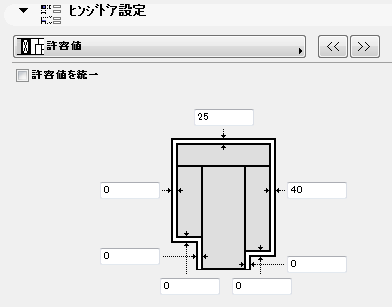

［許容値を統一］のチェックを外すと、側面に異なった許容値を設定することができます（袖の下端の高さがさまざまな複雑な形状のドアなどの場合）。
