レンガアーチ

海外仕様ArchiCADライブラリにある窓の、窓の設定のグラフィカルインターフェイスパネルの［レンガアーチ］ページについて以下に説明します。

このパネルは、窓のレンガアーチを定義するのに使用します。

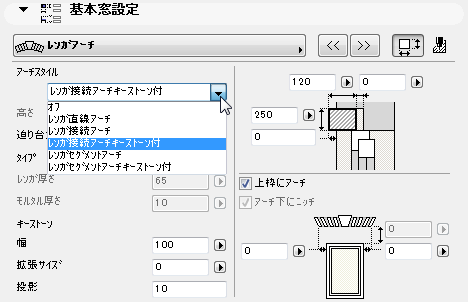

［アーチスタイル］：アーチのスタイルを選択します。残りのコントロールは、ここで選択するアーチによって異なります。

［高さ］：アーチの高さの値です。

［迫り台角度］：「接続」アーチスタイルの場合。

［タイプ］：スタッコまたはレンガを選択します。レンガを選択した場合、その下でレンガおよびモルタルの厚さの値を設定できます。

注記：多数の窓でレンガアーチを使用すると、モデルサイズが大幅に増大します。

［キーストーン］：キーストーン付きのアーチスタイルの場合、その幅、拡張サイズ（キーストーンがアーチ上部を垂直方向に超える場合）、および投影（キーストーンがアーチから水平方向に突き出る場合）の値を設定します。

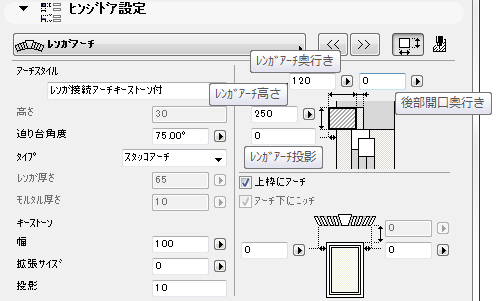

ダイアログボックスの右側のフィールドを使用して、アーチの高さと奥行きの値を設定します。アーチの背後にある全ての穴の奥行き（「後部開口奥行き」）と、水平方向のアーチの投影（存在する場合）を設定します。

［上枠にアーチ］：このボックスをチェックすると、アーチが窓の上枠の上に直接配置されます。

チェックしない場合、下のフィールドを使用してアーチと上枠との間の距離を定義できます。

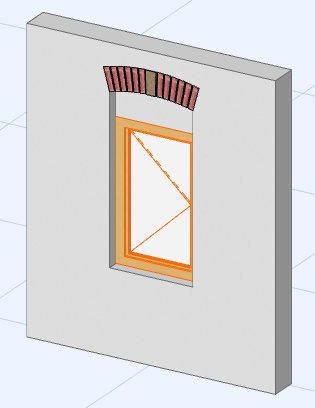

［アーチ下にニッチ］：このボックスをチェックすると、ニッチ（またはインセット）をアーチの下に作成できます。

［水平方向の張り出し］：図の両側の２つのフィールドを使用して、窓の右側および左側のアーチの張り出しを定義します。

レンガアーチの属性

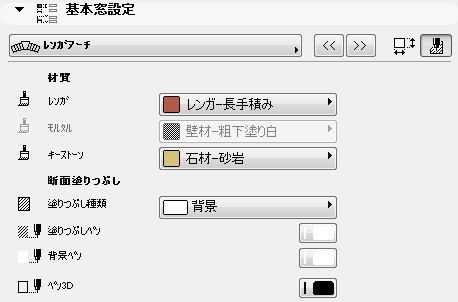

レンガアーチの塗りつぶし、材質、およびペンの属性を設定するには、ボタン（［レンガアーチ］ページの右上）をクリックして［属性］コントロールにアクセスします。
