［平面図］ウィンドウからワンクリックで、水平な切断面を基に3Dドキュメントを作成します。切断面高さと投影方向を見上げ（天井方向）または見下げ（床方向）に設定し、投影を定義します。このタイプの3Dドキュメントは、垂直構造（壁、開口部など）の断面図をはじめ、モデルの切断部分を表示します。インターフェイスと設定は、3Dドキュメントがベースになります。

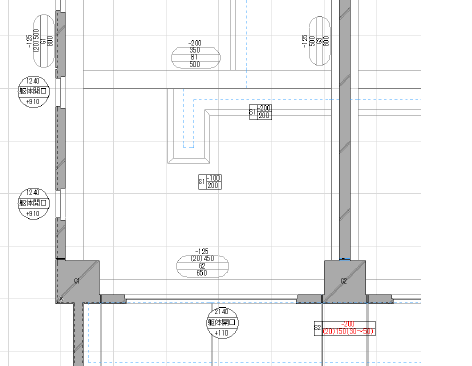

これは、例えば、躯体の見上げ図や見下げ図を作成する場合などに便利です。プレゼンテーションやインテリアデザインのために影ありの平面図ビューを作成するためにも使用します。
•1つのコマンドで3D平面図を作成
•矩形選択、切断面、要素タイプ別に内容をフィルタリング
•ドキュメントをビューとして保存、印刷、またはレイアウト上に配置
•天井伏図で2D要素の寸法を設定
•隠れた辺を表示
•見上げタイプのビューのオプション
•モデルベース要素の表示（ソリッド編集など）
•モデル表示には、切断および投影属性、輪郭線、3Dベクトルハッチング、シェーディング、シャドウ、太陽光の影響などがあります。
「平面図から3Dドキュメントを作成する」を参照してください。
