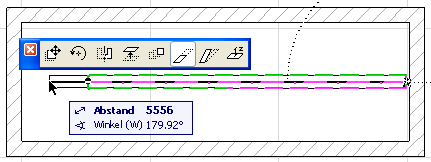

Gehen Sie zum Strecken/Stauchen von Unterzügen mit der Pet-Palette wie folgt vor:
1.Wählen Sie einen Unterzug im Grundriss oder in 3D aus.
Anmerkung: Unterzüge können ebenfalls im Schnittfenster gestreckt bzw. geschrumpft werden, wenn die Unterzug-Referenzlinie rechtwinklig zu der Schnittlinie verläuft.
2.Klicken Sie auf einen der Endpunkte des Unterzugs. Die Pet-Palette wird angezeigt. Wählen Sie das entsprechende Symbol Längenänderung (oder Länge strecken) aus.
3.Klicken Sie, um den neuen Endpunkt festzulegen.
Gehen Sie zum Strecken/Stauchenvon Unterzügen mit dem Menübefehl wie folgt vor:
1.Wählen Sie einen Unterzug aus.
2.Wählen Sie den Befehl Bearbeiten > Verändern > Längenänderung.
3.Klicken Sie auf den Endpunkt der Referenzlinie des Unterzugs und verschieben Sie ihn.
4.Klicken Sie erneut, um den neuen Endpunkt als Erweiterung (oder Reduzierung) der vorherigen Länge zu definieren oder definieren Sie eine ganz neue Position. Der Unterzug wird gestreckt bzw. verkleinert und gegebenenfalls entsprechend dem neuen Endpunkt gedreht. Der andere Endpunkt bleibt dabei in seiner ursprünglichen Position.

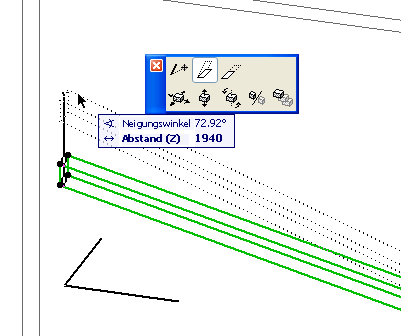

So ändern Sie den Neigungswinkel eines geneigten Unterzugs:
1.Wählen Sie ihn im Grundriss oder im 3D-Fenster aus.
2.Wählen Sie den Befehl Winkel ändern in der Pet-Palette aus.
3.Verschieben Sie den Unterzug grafisch auf den gewünschten Neigungswinkel.
So biegen Sie einen Unterzug oder ziehen ihn gerade:
Siehe Elementkante krümmen/begradigen.
Anmerkung: Sie können einen geneigten Unterzug nicht biegen.
So dehnen Sie einen gebogenen Unterzug:
Siehe Längenänderung von Bögen.
