Verwendung des Zauberstabs zum Hinzufügen/Abziehen von Polygonformen

Statt ein neues Polygon zu definieren, können Sie den Zauberstab zum Hinzufügen oder Abziehen der Form eines bestehenden Polygons (mit dem gleichen oder einem anderen Elementtyp) verwenden.

1.Wählen Sie das Polygon aus, von dem Sie eine andere Form abziehen wollen. In diesem Beispiel wollen wir eine komplexe Polygonform von einer Decke abziehen.

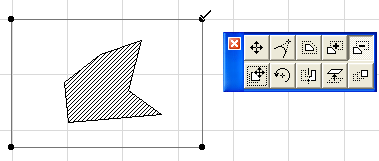

2.Wählen Sie das Symbol “Vom Polygon abziehen” in der Pet-Palette aus.

3.Verschieben Sie den Cursor auf das Polygon, das Sie abziehen wollen und aktivieren Sie den Zauberstab (drücken Sie die Leertaste).

4.Klicken Sie, um den Vorgang zu beenden.

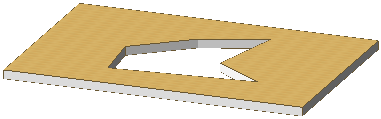

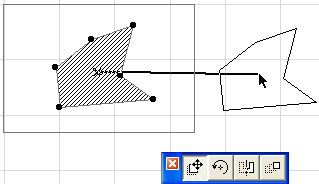

Vergewissern Sie sich, dass die Operation durchgeführt wurde, indem Sie das andere Polygon löschen oder an eine andere Stelle ziehen oder indem Sie die Form in 3D anzeigen. Oder wählen Sie ein Polygon aus und kontrollieren Sie die Kontur um den Durchbruch herum.

Anmerkung: Das Zeichnen eines polygonalen Durchbruchs durch Klicken innerhalb der Begrenzungen des ausgewählten Elements, während das entsprechende Werkzeug aktiv ist, ähnelt einem Abzug; Sie können dabei jedoch versehentlich eine sich selbst schneidende Form erstellen. Durch Abzug wird immer eine gültige Form erstellt.

Weitere Informationen finden Sie unter Zauberstab-Einstellungen.
