Siehe auch Drehen von Unterzug- und Stützen-Profilen, unten.
Gehen Sie zum Drehen eines Elements wie folgt vor:

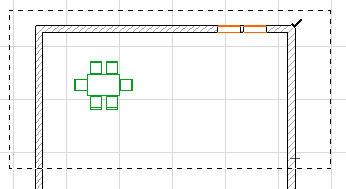

•Wählen Sie das Element aus.
•Wählen Sie den Befehl Bearbeiten > Bewegen > Drehen (oder Bewegen > Drehen im Kontextmenü des ausgewählten Elements) aus. Alternativ dazu können Sie auch erneut auf einen Knoten oder eine Kante des ausgewählten Elements klicken, um die Pet-Palette und anschließend den Befehl Drehen aufzurufen.
Oder verwenden Sie das Tastaturkürzel Strg (Cmd) + D.
•Klicken Sie, um den Mittelpunkt der Drehung der ausgewählten Elemente festzulegen.

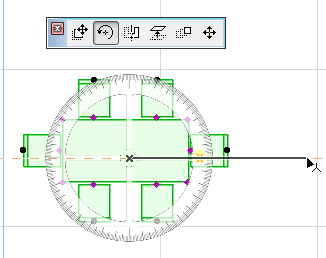

•Klicken Sie erneut, um den Anfangspunkt der Drehung festzulegen.

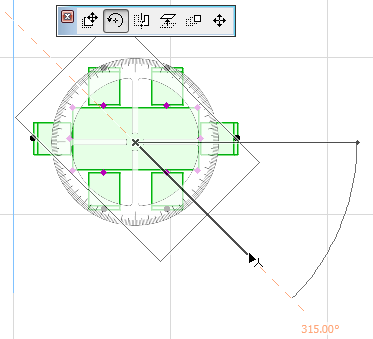

•Verschieben Sie den Cursor und klicken Sie, um die Drehung abzuschließen.
Anmerkung: Zum Drehen einer Kopie drücken Sie Strg bzw. Alt, während Sie den regulären Befehl Drehen ausführen.
Sie können aktivierte Elemente im Grundriss oder im 3D-Fenster drehen. In Schnitt/Ansicht/IA-, 3D-Dokument-Fenstern und Detail/Arbeitsblatt-Fenstern können Sie nur 2D-Zeichnungselemente drehen. Auch im 3D-Fenster wird eine Drehung immer nur in der horizontalen Ebene ausgeführt.
Drehen von Unterzug- und Stützen-Profilen
Es gibt zwei Wege, Unterzüge und Stützen mit Bezug auf ihre Profile zu drehen.

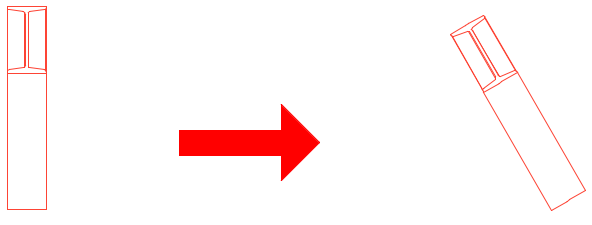

Der reguläre Befehl Drehen (Beschreibung siehe oben) dreht ein Unterzug- bzw. Stützenelement zusammen mit seinem Extrusionsvektor (d. h. der Unterzug-Referenzlinie oder der Stützenachse.)

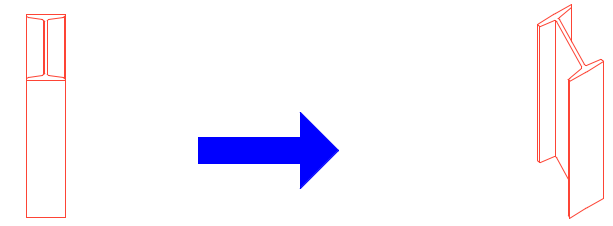

Wenn es sich bei einem Unterzug oder einer Stütze um ein Profil handelt, möchten Sie ggf. das Profil selbst drehen.
Verwenden Sie hierzu den Befehl Profil drehen in der Pet-Palette des ausgewählten Elements im 3D-Fenster.
Anmerkung: Der gleiche Befehl steht als Drehwinkel oder Drehung um die Achse in den Einstellungsdialogfenstern der Stützen/Unterzugelemente zur Verfügung.)
Drehen von Schalenprofilen
Schalenprofile können mit dem Befehl Profil drehen in der Pet-Palette der ausgewählten Schalen ebenfalls grafisch gedreht werden.
