Aneinandergereihte Wände erstellen

Eine Kettenwand ist eine Folge verbundener gerader oder gekrümmter Wandelemente mit automatisch zusammenfallenden Endpunkten der Referenzlinien.

Wählen Sie, während das Wand-Werkzeug ausgewählt ist, die Kettenwandmethode im Infofenster aus. (Lassen Sie den kleinen schwarzen Pfeil an der Schaltfläche “Methode Gerade Wand” herausspringen.)

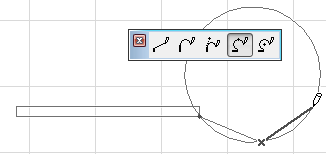

Sobald Sie mit dem Zeichnen der ersten Wand beginnen, wird eine Pet-Palette angezeigt, aus der Sie Geometrieoptionen zum Zeichnen gerader oder gekrümmter Abschnitte auswählen können.

Die Optionen sind:

•ein gerades Wandabschnittssegment

•gekrümmter Wandabschnitt als Tangente zum vorherigen Wandabschnitt (dies ist nicht für den ersten Wandabschnitt möglich)

•gekrümmter Wandabschnitt als Tangente zu einer Linie, die Sie vor dem Zeichnen des Abschnitts definieren

•gekrümmter Wandabschnitt durch zwei Punkte

•gekrümmter Wandabschnitt, der durch seinen Mittelpunkt, den Radius und die Länge definiert ist

Setzen Sie den Cursor auf die gewünschte Option und legen Sie den Endpunkt des ersten Abschnitts fest. Dazu verwenden Sie die Methoden, die weiter oben für einfache Wandabschnitte definiert wurden. Dieser Endpunkt dient automatisch als Startpunkt des nächsten Wandabschnitts. Wenn Sie alle benötigten Wandabschnitte gezeichnet haben, doppelklicken Sie auf den Endpunkt des letzten Abschnitts.

Während des gesamten Vorgangs wird ein transparenter Umriss der Wandabschnitte angezeigt. Die Wände werden erst vollständig dargestellt, wenn Sie das Zeichnen beendet haben.

•Wenn Sie während des Zeichnens auf die Schaltfläche Abbrechen im Kontextmenü klicken, die Esc- oder die Entf-Taste drücken, wird die Erstellung abgebrochen, ohne dass Elemente erstellt werden.

•Über den Befehl Bearbeiten > Widerrufen wird der gesamte neue Wandzug entfernt, nicht nur das letzte Segment.

•Über die Rücktaste können Sie den zuletzt erstellten Abschnitt entfernen und mit der Erstellung der Wandabschnitte fortfahren.

•Wenn Sie während der Erstellung die Attribute der Wand im Infofenster ändern, gelten die geänderten Attribute (Position der Referenzlinie, Linientyp, usw.) für alle erstellten Wandabschnitte.

•Falls erforderlich, können Sie während der Erstellung über die Pet-Palette zu einer anderen Erstellungsmethode wechseln.

•Wenn die Funktion Bearbeiten > Gruppierung > Autogruppe aktiviert ist, werden die aneinander gereihten Wandabschnitte als Teil einer Gruppe erstellt.

Weitere Informationen finden Sie unter Elemente Gruppieren.
