Solid-Operationen: Elementanzeige und Berechnung

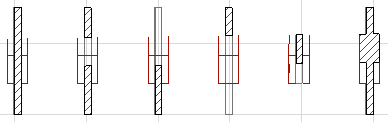

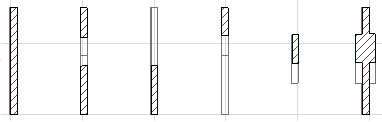

Die Solid-Operation betrifft das 3D-Modell, d. h. die 3D-Darstellung sowie berechnete Schnitte/Ansichten/IA und die Detailzeichnung. Die Abbildung unten enthält die Schnitt-Ansicht der oben dargestellten Elemente. Die Operatoren werden oben in der Grafik als Drahtmodell angezeigt, darunter sind ihre Ebenen ausgeblendet.



Die Grundriss-Darstellung der Ziel- und Operatorelemente wird nicht verändert. Die Anzeige eine Operatorelements wird nicht beeinflusst, wenn Sie es auf eine Drahtmodell-Ebene legen. Ist die Ebene der Operatoren ausgeblendet, werden diese nicht angezeigt. Sie können die Operatoren erst dann bearbeiten, wenn Sie die Ebene erneut einblenden.

Anmerkung: Wenn Sie im Grundriss nur das Zielelement auswählen und die Auswahl in der 3D-Ansicht anzeigen, wird die geänderte Form dargestellt, jedoch ohne Operator.

Wenn Sie einen Solid-Befehl in einer Schnitt/Ansicht/IA-Ansicht durchführen, müssen Sie den Inhalt des Fensters neu aufbauen, damit die Ergebnisse sichtbar werden.

Solid Element-Befehle und interaktive Auswertungen

Elementlisten zeigen Elemente entsprechend den Parametern an, die Sie in den Einstellungen des jeweiligen Auswertungsschemas angeben. Viele Elemente enthalten separate Listenparameter für “Netto”- und “Brutto”-Werte, z. B. das Nettovolumen einer Stütze im Vergleich zu ihrem Bruttovolumen. Als Faustregel haben “Netto” und “Brutto” in diesen Element-Listenparametern folgende Bedeutung:

Netto: Solid Element-Befehle werden berücksichtigt.

Brutto: Solid Element-Befehle werden nicht berücksichtigt.

Ausführliche Informationen zum Erstellen von Elementlisten finden Sie unter Elementlisten-Parameter in der interaktiven Auswertung.
