Verwenden von Standard-Stahlstützen oder Unterzugsprofilen

Wenn Sie Daten mit Statiksoftware mithilfe des IFC-Standards austauschen, empfiehlt es sich unter Umständen, handelsübliche Standardprofile als Profilstützen oder Unterzüge zu verwenden. Im Verlauf des Datenaustauschprozesses erkennen und kennzeichnen diese Statikprogramme solche Standardelemente exakt und vollständig, ohne dass Einstellungen angepasst zu werden brauchen.

Verwenden Sie den Befehl Optionen> Standard Stahlprofile importieren

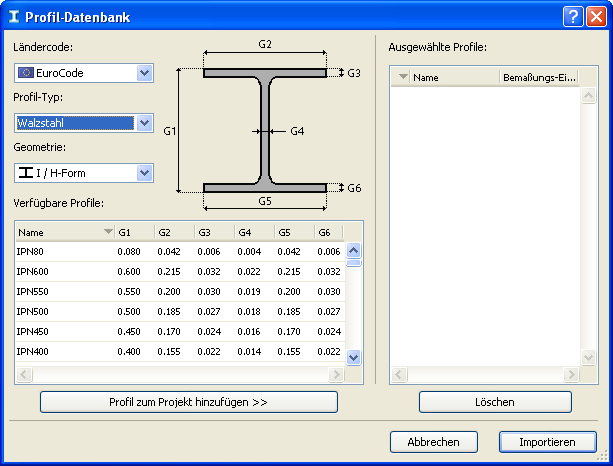

Dadurch wird das Dialogfenster Profil-Datenbasis aufgerufen.

Stahlprofil-Datenbank

In diesem Bild ist unsere Liste von Projektprofilen (das Listenfenster auf der rechten Seite) leer, daher müssen wir ausgewählte Profile aus der Datenbank hinzufügen.

Aus der Liste der nicht bearbeitbaren verfügbaren Profile auf der linken Seite können Sie auf Tausende von Standardprofilen zugreifen. (Falls erforderlich, sortieren Sie die Listenspalten nach Namen oder nach der spezifischen Bemaßung.) Verwenden Sie die Bedienelemente Länder-Code, Profiltypen und Geometrie, um die gewünschten Profile zu finden.

Wählen Sie diese aus und klicken Sie anschließend auf Profil zum Projekt hinzufügen.

Die ausgewählten Strukturen erscheinen nun in der Liste auf der rechten Seite. (Falls erforderlich, klicken Sie auf Entfernen, um ein Projektprofil zu entfernen.)

Klicken Sie auf Importieren. Die ausgewählten Profile sind jetzt verfügbar zur Verwendung in ihrem ArchiCAD-Projekt.

Siehe auch Arbeiten mit IFC.

Platzieren von Strukturprofil-Elementen

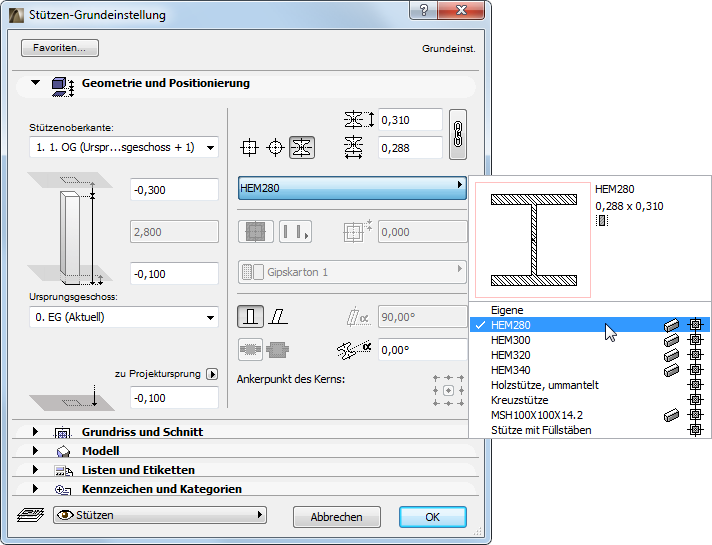

Wählen Sie die Komplexe Geometriemethode in dem Geometrie und Positionierung-Paneel der Stütze- oder Unterzugseinstellungen.

In dem Popup Komplexe Struktur des Grundriss & Schnitt Paneels der Stützen- (oder Unterzug-)Einstellungen, wählen Sie das gewünschte Profil.

Beachten Sie beim Platzieren der Profilstützen bzw. -unterzüge, dass ihre Einfügepunkte nicht den Mittelpunkt des Objekt-Begrenzungsrahmens bilden. Im Schwerpunkt des Elements befindet sich jedoch ein zusätzlicher Fixpunkt.

Diese vordefinierten Stahlprofil-Unterzüge und -Stützen können in der interaktiven Auswertung nach Namen aufgelistet werden: Beziehen Sie einfach “Baustoff/Profile” im Teilfenster “Felder” der Schemaeinstellungen in die interaktive Auswertung ein.
