Erstellen von Dach-Höhenlinien

Dies funktioniert nur für Einzel-Dächer.

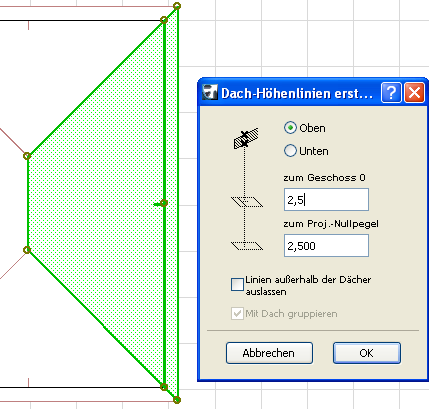

Der im Grundriss verfügbare Befehl Planung > Dach Extras >Dach-Höhenlinien erstellen platziert eine Linie auf einem ausgewählten Dach auf dem Höhenwert, den Sie im Dialogfenster Dach-Höhenlinien angeben.

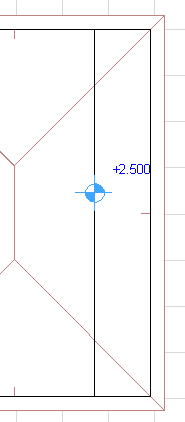

Nachdem Sie die Dach-Stufenlinie versetzt haben, können Sie hier eine Höhenbemaßung platzieren, um die Höhe anzugeben.

Oben/Unten: Wählen Sie aus, ob der Höhenwert zur oberen oder unteren Oberfläche des Dachs gemessen werden soll.

Ebene der Dach-Höhenlinien festlegen: Verwenden Sie eines der beiden Eingabefelder - aktuelle Geschosshöhe oder Projektursprung -, um die Höhe der Dach-Höhenlinien zu definieren.

Linien außerhalb der Dächer auslassen: Aktivieren Sie dieses Kästchen, um Ebenenlinien wegzulassen, die außerhalb das Grundrisspolygons des Daches liegen, zu dem sie gehören.

Ansonsten werden alle resultierenden Höhenlinien dargestellt. In diesem Fall wird den Linien außerhalb der Dachfläche die Höhe der Dach-Aufsetzlinie des entsprechenden Daches zugewiesen.

Mit Dach gruppieren: Aktivieren Sie dieses Kästchen, um die Ebenenlinien mit den Dächern, zu denen sie gehören, zu gruppieren.

Hinweis: Diese Option ist nicht verfügbar, wenn der Befehl Gruppierung aussetzen aktiv ist.
