Dach Parameter

Beschreibung

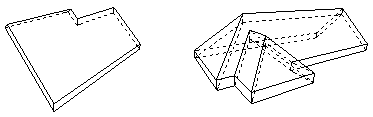

Geometriemethode

Einzel-Dach, Multiflächen

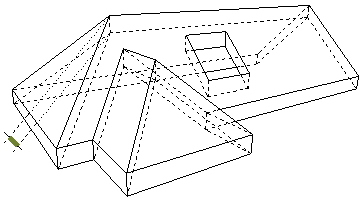

Dicke

Dachstärke, gemessen rechtwinklig von der Referenz-Oberfläche. Der Wert für die Dicke wird im Teilfenster Geometrie und Positionierung der Dach-Einstellungen oder im Infofenster festgelegt.

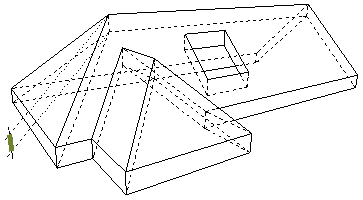

Vertikale Dicke

Dachstärke, gemessen vertikal von der Referenz-Oberfläche. Der Wert für die Dicke wird im Teilfenster Geometrie und Positionierung der Dach-Einstellungen oder im Infofenster festgelegt.

Dach-Stufe

Bei einem mehrstufigen Dach gibt die Dach-Stufe an, zu welcher Stufe die aufgelistete Dachebene gehört. Die Nummern der Dach-Stufen sind im Teilfenster Multidachgeometrie der Dach-Einstellungen oder des Infofensters sichtbar.

Zeigt die Nummer der Dach-Stufe an.

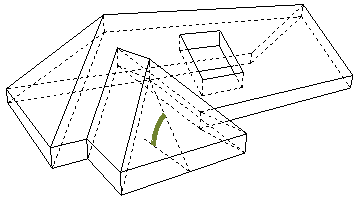

Neigung

Neigung des Daches Die Neigung wird im Teilfenster Geometrie und Positionierung festgelegt, kann jedoch für jede Dachfläche angepasst werden.

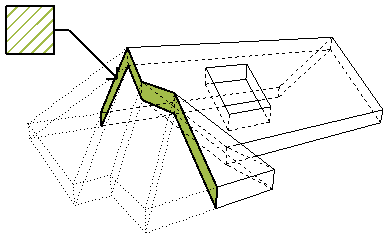

Trimm-Körper

Entweder Aufsetzlinie nach unten oder Konturlinie nach unten, entsprechend der Angabe im Modell-Teilfenster oder in den Dach-Einstellungen. Legt die Geometrie des Trimm-Körpers fest, der auf andere Elemente wirkt, wenn diese von diesem Dach getrimmt werden.

Dachfenster behandeln Segmente wie Kurven

Standardmäßig im Multidach-Geometrie-Teilfenster der Dacheinstellungen aktiviertes Kontrollkästchen. Gibt an, dass die in diesem Dach platzierten Dachfenster die Segmente als echte gewölbte Körper betrachten und nicht als eine Reihe ebener Flächen. (Diese Einstellung wirkt sich auf das Verhalten der Dachfenster aus.)

Zeigt den Status des Kontrollkästchens an.

Baustoff / Mehrschichtiges Bauteil

Name des Baustoffs oder Struktur mehrschichtiger Bauteile, die diesem Dach zugewiesen wurde.

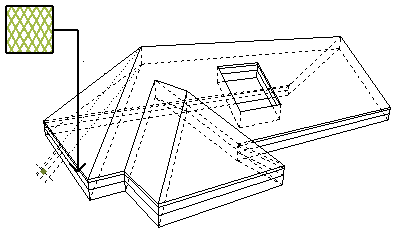

Dämmungsschichtdicke

Dicke der Schicht, die als “Dachdämmung” in Optionen > Projekt-Präferenzen > Berechnungseinheiten & Regeln definiert ist.

Durchbrüche und Dachfenster

Durchbrüche umfassen:

1.die von Dachfenstern ausgeschnittenen Durchbrüche, die mit dem Dachfenster-Werkzeug in das Dach eingeschnitten werden, und

2.die dem Dach manuell hinzugefügten Durchbrüche.

“Öffnungen” in Dächern können nur Dachfenster sein.

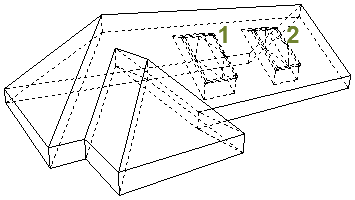

Anzahl der Dachfenster

Anzahl der im Dach platzierten Dachfenster.

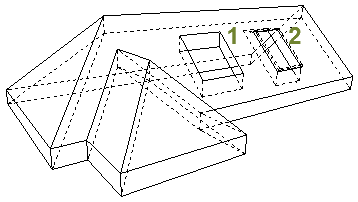

Anzahl der Durchbrüche

Anzahl der im Dach manuell erstellten Durchbrüche plus Anzahl der Durchbrüche, die durch Dachfenster im Dach platziert wurden.

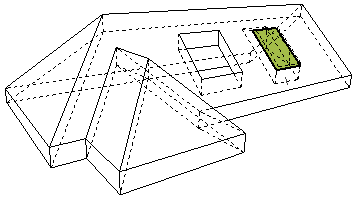

Fläche der Öffnungen

Gesamtfläche aller im Dach platzierten Dachfenster.

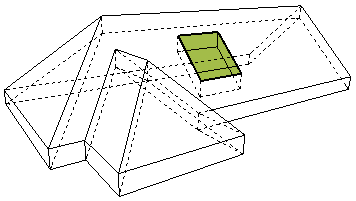

Fläche der Durchbrüche

Gesamtfläche der Oberfläche aller Dachfenster plus aller manuell in das Dach eingezeichneten Durchbrüche.

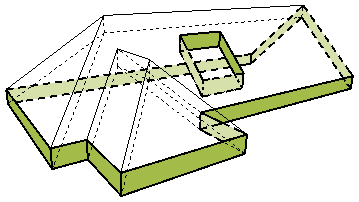

Oberflächenmaterial Seite

Name der Oberfläche, die der Dachkante im Modell-Teilfenster der Dach-Einstellungen zugewiesen wurde.

Anmerkung: Auch wenn die aufgelistete Dachkante eine individuelle Oberfläche aufweist, ist die aufgelistete Oberfläche die Oberfläche der Dachkante, wie sie im Modell-Teilfenster der Dach-Einstellungen gewählt ist.

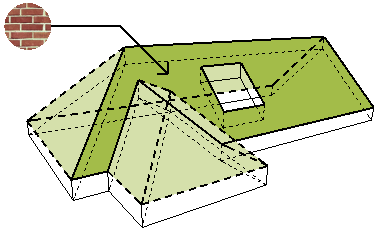

Oberflächenmaterial oben

Name der Oberfläche, die der Oberseite des Dachs im Modell-Teilfenster der Dach-Einstellungen zugewiesen wurde.

Anmerkung: Wenn die aufgelistete Dachfläche eine individuelle Oberfläche hat, ist die individuelle Oberfläche aufgelistet.

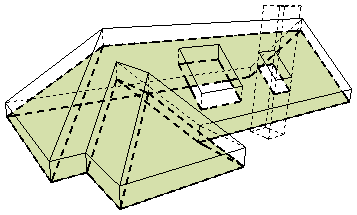

Oberfläche unten

Name der Oberfläche, die der Unterseite des Dachs im Modell-Teilfenster der Dach-Einstellungen zugewiesen wurde.

Anmerkung: Wenn die aufgelistete Dachfläche eine individuelle Oberfläche hat, ist die individuelle Oberfläche aufgelistet.

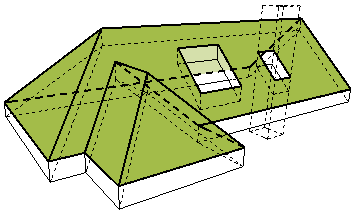

Netto-Fläche der Oberseite

Fläche der Oberseite des Dachs, reduziert um die Fläche aller Öffnungen und unter Berücksichtigung der Solid Element-Befehle

Netto-Fläche der Unterseite

Fläche der Unterseite des Dachs, reduziert um die Fläche aller Öffnungen und unter Berücksichtigung von Trimmungen und Solid Element-Befehle

Netto-Fläche der Kanten

Fläche aller Kanten des Dachs, reduziert um die Fläche aller Öffnungen und unter Berücksichtigung von Trimmungen und Solid Element-Befehle.

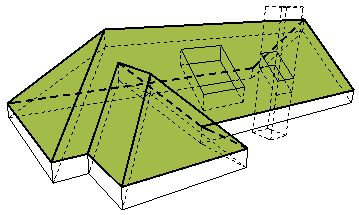

Brutto-Fläche der Oberseite

Fläche der Oberseite des Daches einschließlich der Oberfläche aller Durchbrüche. Die Oberfläche wird reduziert um alle Trimmungen; Solid Element-Befehle werden jedoch nicht berücksichtigt.

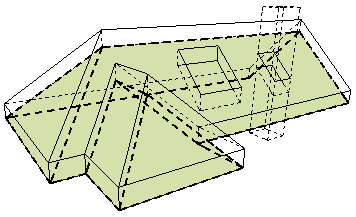

Brutto-Fläche der Unterseite

Fläche der Unterseite des Daches einschließlich der Oberfläche aller Durchbrüche. Die Oberfläche wird reduziert um alle Trimmungen; Solid Element-Befehle werden jedoch nicht berücksichtigt.

Brutto-Fläche der Dachkanten

Gesamtfläche der Kanten des Daches inklusive der Kantenflächen der Durchbrüche. Die Oberfläche wird reduziert um alle Trimmungen; Solid Element-Befehle werden jedoch nicht berücksichtigt.

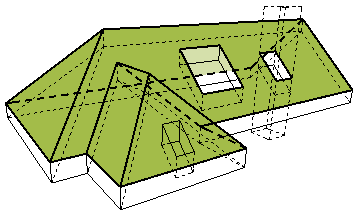

Konditionale Fläche der Oberseite

Fläche der Oberseite des Daches unter Berücksichtigung von Trimmungen und Solid Element-Befehle. Der Wert wird nur um die Oberfläche der Durchbrüche reduziert, wenn ein Durchbruch eine bestimmte Fläche übersteigt, gemäß der Definition in Optionen > Projekt-Präferenzen > Berechnungseinheiten & Regeln. (“Dachfläche reduzieren um…”).

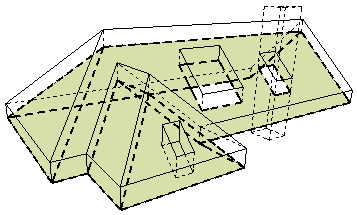

Konditionale Fläche der Unterseite

Fläche der Unterseite des Daches unter Berücksichtigung von Trimmungen und Solid Element-Befehle. Der Wert wird nur um die Oberfläche der Durchbrüche reduziert, wenn ein Durchbruch eine bestimmte Fläche übersteigt, gemäß der Definition in Optionen > Projekt-Präferenzen > Berechnungseinheiten & Regeln (“Dachfläche reduzieren um…”)

Nettovolumen

Das Nettovolumen wird reduziert um das Volumen der Durchbrüche unter Berücksichtigung von Trimmungen und Solid Element-Befehlen.

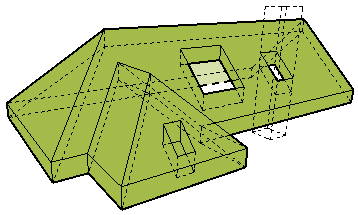

Konditionales Volumen

Konditionales Volumen des Daches unter Berücksichtigung von Trimmungen und Solid Element-Befehle. Der Wert wird nur um die Oberfläche der Durchbrüche reduziert, wenn ein Durchbruch ein bestimmtes Volumen übersteigt, gemäß der Definition in Optionen > Projekt-Präferenzen > Berechnungseinheiten & Regeln (“Dachvolumen reduzieren um…”).

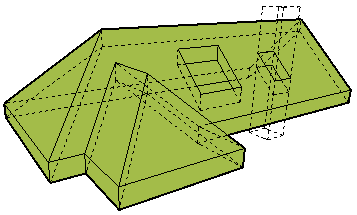

Brutto-Volumen

Volumen des Daches einschließlich des Volumens aller Durchbrüche. Das Volumen wird reduziert um alle Trimmungen, Solid Element-Befehle werden jedoch nicht berücksichtigt.

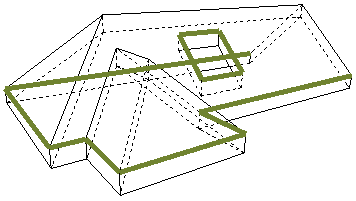

Umfang

Gesamtumfang der 3D-Form des Daches einschließlich des Umfangs aller Durchbrüche.

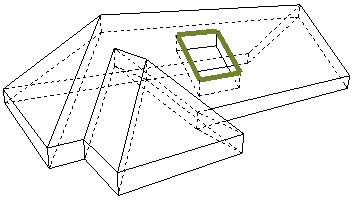

Durchbruch Umfang

Gesamtumfang aller Durchbrüche im Dach
