Definieren der Geschoss-Anzeige in 3D

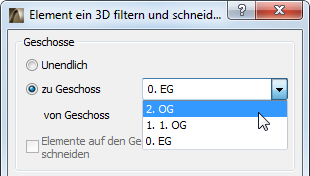

Im 3D-Fenster werden standardmäßig alle Geschosse dargestellt. Sie können allerdings die Projektion mit den Bedienelementen “In 3D anzuzeigende Geschosse” unter Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden... begrenzen. Wählen Sie den Bereich von Geschossen aus, den Sie in 3D anzeigen wollen.

Das Kontrollkästchen Elemente zum Geschossbereich passend schneiden (im gleichen Dialogfenster) bedeutet, dass das Modell an den Grenzen des Geschossbereichs abgeschnitten wird. Wird dieses Kästchen nicht aktiviert, wird das Modell nicht beschnitten und es werden alle Elemente dargestellt, die sich wenigstens teilweise innerhalb des Geschossbereiches befinden.

Der Geschossbereich des 3D-Fensters, den Sie im Dialogfenster “Elemente in 3D filtern und schneiden” festlegen, wirkt sich natürlich auf ein aus ihm heraus erstelltes 3D-Dokument aus.

Weitere Informationen finden Sie unter Elemente in 3D filtern und schneiden.
