Bemaßung überlappender Elemente

Sie müssen eventuell Elemente bemaßen, die einander überlappen. Die Funktion “Elementerkennung” erleichtert die Festlegung, welchem Element Sie Ihre Bemaßung zuweisen.

Standardmäßig ist die Elementerkennung in ArchiCAD aktiviert. Während der Operationen zur Bemaßung oder Parameterübertragung werden die Konturen der zugehörigen Elemente hervorgehoben, damit Sie leichter erkennen können, an welchem Element Sie arbeiten.

In der folgenden Abbildung zeigt Ihnen die Elementerkennung, dass die lineare Bemaßung, die Sie platzieren, der hervorgehobenen Stütze zugewiesen wird und nicht der Wand.

Wenn Sie die Bemaßung statt dessen der Wand zuweisen wollen, verschieben Sie den Cursor, bis die Wand hervorgehoben ist und platzieren Sie dann die Bemaßung.

(Sie können eines von verschiedenen überlappenden Elementen auch auswählen, indem Sie eines dieser Elemente vorauswählen und anschließend auf den Tabulator klicken, bis das Infokästchen anzeigt, dass die erforderlichen Elemente für die Auswahl bereit sind.)

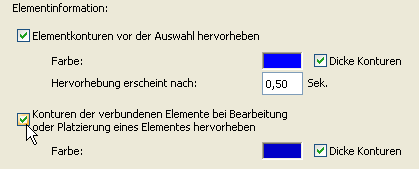

Zum Aktivieren/Deaktivieren der Elementerkennung wechseln Sie zu Optionen > Arbeitsumgebung > Auswahl und Element-Information und aktivieren/deaktivieren Sie dieses Kontrollkästchen: Konturen der verbundenen Elemente bei Bearbeitung oder Platzierung eines Elementes hervorheben.

Sie können separat für diese Hervorhebung eine Farbe festlegen.
