Unabhängige Etiketten platzieren

Unabhängige Etiketten können nur manuell platziert werden. Stellen Sie zunächst den Standardtyp des Etiketten-Werkzeugs auf “Unabhängig” ein, indem Sie folgendes tun:

•Wählen Sie Unabhängiges Etikett aus den Popup-Optionen des Etiketten-Infofensters aus:

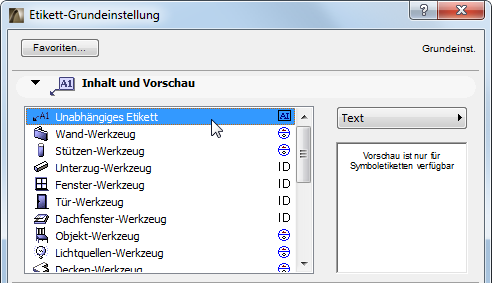

•Oder wechseln Sie zum Teilfenster Inhalt und Vorschau der Etiketteinstellungen und wählen Sie Unabhängiges Etikett oben in der Liste aus:

Oben im Teilfenster Inhalt und Vorschau klicken Sie auf die Schaltfläche oben rechts in diesem Teilfenster, um den Typ des unabhängigen Etiketts auszuwählen:

•Wenn Sie Text auswählen, klicken Sie auf OK, um das Dialogfenster zu schließen und verwenden Sie das Etiketten-Werkzeug, um einen vordefinierten Standardtext oder einen eigenen Text im Textfeld des Etiketts wie unten beschrieben einzugeben.

Der vordefinierte Standardtext ist der Text, den Sie im Teilfenster “Textetikett” des Dialogfensters Etikett-Einstellungen eingeben.

•Wenn Sie eines der Symbol-Etiketten aus der Popup-Liste auswählen (z. B. Strukturetikett), fügt ArchiCAD beim Platzieren des unabhängigen Etiketts dieses Symbol-Etikett - ein vordefiniertes GDL-Objekt - ein. Wenn ein solches Symboletikett als unabhängiges Etikett platziert wird, so ist es keinem Element in dem Plan zugewiesen.

Klicken Sie mit dem aktiven Etiketten-Werkzeug an eine beliebige Position des Arbeitsbereichs, um ein unabhängiges Etikett zu zeichnen. Mit zwei zusätzlichen Mausklicks werden die Richtung und das Ende der Zeigerlinie festgelegt.

•Wenn es sich bei dem Etiketteninhalt um Text handelt, aber kein Standardtext in der Etiketten-Grundeinstellung definiert wurde: Zeichnen Sie nach dem dritten Mausklick mit der Gummibandlinie ein Kästchen, um die Breite des Etikettentext-Kästchens festzulegen. Wenn Sie die Breite des Textfensters nicht vordefinieren wollen, klicken Sie einfach erneut auf die Zeigerendlinie.

Wie beim Textwerkzeug werden der Text-Editor und die Formatierungspalette angezeigt. Geben Sie eine beliebige Länge Text in das Textfeld ein und klicken Sie im Kontrollfenster auf OK, um das Etikett fertig zu stellen.

Verwenden Sie die Steuerelemente in der Formatierungspalette und im Text-Editor, um Sonderzeichen einzufügen oder um einzelne Zeichen, Zeilen und Absätze zu formatieren.

Siehe Formatierungspalette und Text-Editor Steuerungen.

•Wenn es sich bei dem Etiketteninhalt um Text handelt und ein Standardtext in der Etiketten-Grundeinstellung definiert wurde: Das Etikett ist nach dem dritten Mausklick platziert.

•Wenn es sich bei dem Etikett-Inhalt um ein Symbol handelt: Das Etikett ist nach dem dritten Mausklick platziert.
