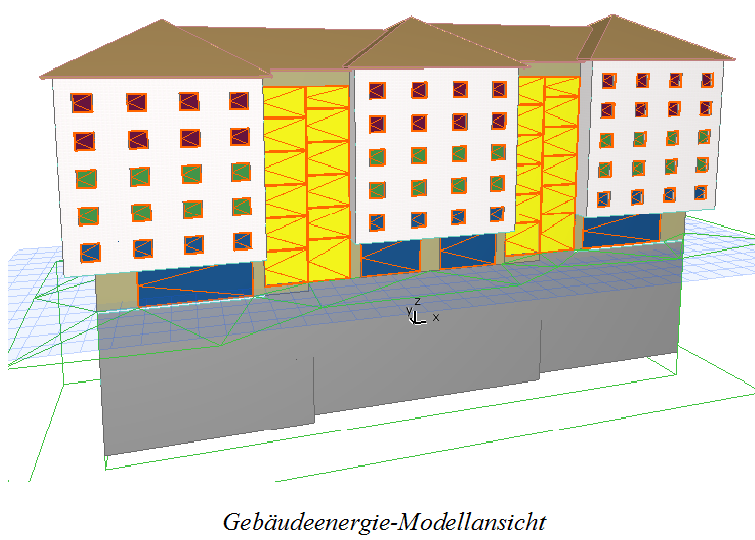

Gebäudeenergie-Modellansicht (BEM)

Die Energiemodell-Überprüfung funktioniert nur mit sichtbaren Elementen, daher muss ein ArchiCAD Ausschnitt eigens für das Energiemodell definiert werden. Verwenden Sie Layer-Ebenen-Sichtbarkeit, um die gewünschte Darstellung zu erreichen. Vergewissern Sie sich, dass die Räume sichtbar sind.

Anmerkung: Das Markierungs-Polygon filtert keine Gebäudelemente für die Energiemodell-Überprüfung.


Der Gebäudeenergie-Modellausschnitt muss alle Teile des Gebäudes anzeigen, die in die Energiebewertung berücksichtigt werden sollen (innenliegende Raumflächen, Elemente der Gebäudehülle, interne Strukturen mit signifikant thermisch wirksamer Masse, Gelände-Freifläche), und keine der nicht benötigten Teile (Möbel, andere Raumflächen als die der klimatisierten Räume des Gebäudes; separate, parallel verlaufende ArchiCAD-Elemente, die mehrschichtige Bauteile nachbilden).
