Nominale Größen und Toleranzen
Nachfolgend finden Sie eine Beschreibung der Seite Nominalmaß und Toleranz der individuellen Türeinstellungen für eine “Flügeltür” mit Dachfenster und Riegel aus der INT ArchiCAD-Bibliothek.
Türgröße (Höhe und Breite) können mit Bezug auf einen vor vier Bemaßungstypen definiert werden: Wandöffnung, Einheit, Ausgang oder Flügelgröße.

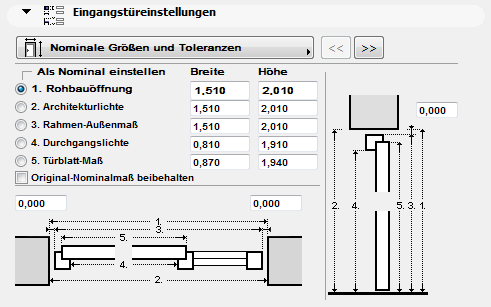

Die nummerierte Grafik hilft Ihnen, die Maßangaben zuzuordnen.
Rohbauöffnung
Die Wandöffnung ist der Teil des Ausschnitts der Wand, der die gesamte Türstruktur aufnimmt.
Die Wandöffnungsbreite entspricht der Größe laut Eingabe plus der Summe aus den Seiten-Toleranzwerten.
Die Wandöffnungshöhe entspricht der Größe laut Eingabe plus dem oberen Toleranzwert.
Siehe Toleranzen.
Größe laut Eingabe
Größe laut Eingabe entspricht der Breite und Höhe der gesamten Türstruktur.
Größe Durchgang
Größe Durchgang ist die Öffnungsbreite der Tür ohne die Rahmenbreite.
Festlegen als Nominalwert

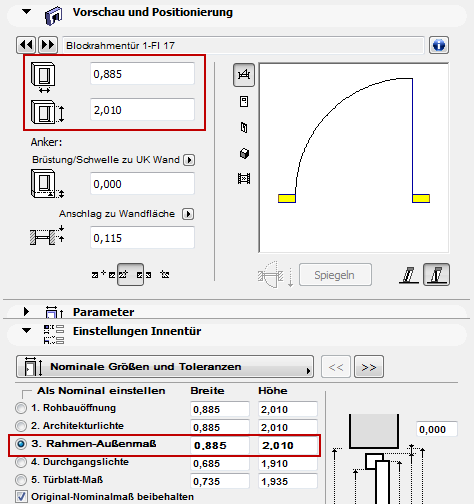

Verwenden Sie die Radioschaltfläche Als Nominalwert einstellen, um eine dieser Bemaßungsdefinitionen als Nominalgröße der Tür festzulegen.
•Dies ist die Nominalbemaßung, die in der interaktiven Auswertung im Feld Nominale B x H aufgelistet ist.
•Diese Nominalbemaßung wird in den Feldern Breite und Höhe im Teilfenster Vorschau und Positionierung oder Fenstereinstellungen angezeigt.
Nominalmaß bei Änderung beibehalten: Dieses Kontrollkästchen ist relevant, wenn Sie die Definition der Nominalbemaßung ändern (z. B. von Architekturlichte auf Rohbauöffnung). Wenn dieses Feld markiert ist, werden die Werte der Original-Nominalbemaßung (für die Größe laut Eingabe eingestellt) an die neue Nominalbemaßung (Ihre Größe Wandloch) übertragen. Die weiteren Bemaßungswerte werden automatisch angepasst.
Bemaßungen im Tür-Marker zeigen

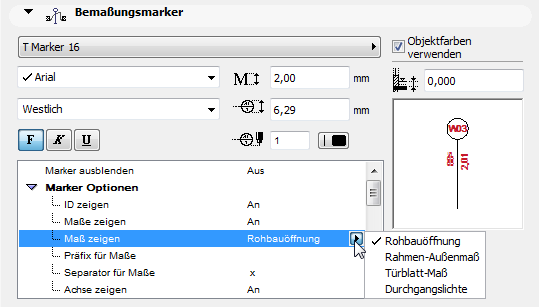

Wenn Sie einen Türmarker anzeigen lassen, verwenden Sie das Teilfenster Bemaßungs-Marker (Marker-Optionen - anzuzeigende Größe) zum Auswählen einer dieser Bemaßungsdefinitionen (Rohbauöffnung, Architekturlichte, Türblattbreite oder Durchgangslichte) als bevorzugte Maße zum Anzeigen im Marker.
Die ausgewählten Bemaßungsdefinitionen werden auch beim Anzeigen von Bemaßungen bei der automatischen Bemaßung und der interaktiven Auswertung verwendet.
Diese Option ist standardmäßig markiert, sodass Sie nur einen einzigen Wert eingeben müssen, der als Toleranzwert an allen Seiten der Türstruktur angewendet wird. Zum Variieren der Toleranzwerte für die Seiten der Tür (z. B. bei komplex geformten Türen, deren Seitenlichter variierende Brüstungshöhen haben, heben Sie die Markierung des Kästchens auf und klicken Sie auf Toleranzen, um zur Registerseite Toleranzen zu wechseln.
Siehe Toleranzen.
Anmerkung: Wenn Sie Übergrößen-Werte eingeben wollen, verwenden Sie die Übergrößen-Bedienelemente in der Registerseite Parameter der Türeinstellungen. Die Eingabe einer Übergröße hat (im Gegensatz zum Toleranzwert) keinen Einfluss auf das Nominalmaß der Tür.
