Nachfolgend finden Sie eine Beschreibung der Seite Minimaler Platzbedarf der individuellen Türeinstellungen für eine “Flügeltür” mit Oberlicht und Riegel aus der INT ArchiCAD-Bibliothek.

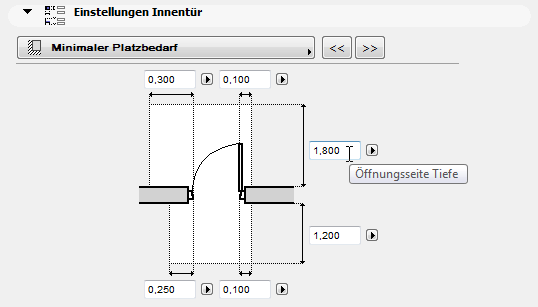

Verwenden Sie diese Bedienelement, um den minimalen Platzbedarf für den Freiraum an beiden Seiden dieser Tür festzulegen.
Als Zeichenhilfe können Sie eine Modelldarstellungsoption aktivieren, um den Mindestfreiraum (für Türen und Objekte) im Grundriss darzustellen.
Sie können den minimalen Freiraum im Grundriss für alle Türen und Objekte im Projekt, für die ein Parameter Minimaler Platzbedarf definiert wurde, wie folgt anzeigen:
1.Gehen Sie zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.
2.Öffnen Sie das Paneel Optionen für GDL Objekte.
3.Markieren Sie das Feld Minimalen Platzbedarf anzeigen.
Verwenden Sie die Bedienelemente unter dem Kontrollkästchen zum Definieren von Stiften, Linientypen und Schraffuren für die Anzeige des minimalen Platzbedarfs.
