Nominale Größen und Toleranzen
Nachfolgend finden Sie eine Beschreibung der Seite Nominale Größen und Toleranzen der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.
Fenstergröße (Höhe und Breite) können mit Bezug auf einen vor drei Bemaßungstypen definiert werden: Rohbauöffnung, Architekturlichte oder Rahmenaußenmaß.

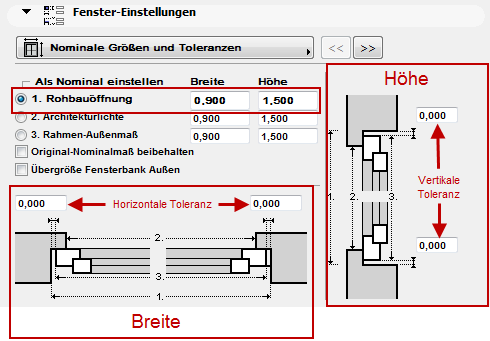

Die nummerierte Grafik hilft Ihnen, die Maßangaben zuzuordnen.
Rohbauöffnung
Die Rohbauöffnung ist der Teil des Ausschnitts der Wand, der die gesamte Fensterstruktur aufnimmt.
Rohbauöffnung entspricht der Breite des Rahmenaußenmaßes zuzüglich einer Horizontalen Toleranz.
Die Höhe der Rohbauöffnung entspricht der Höhe des Rahmenaußenmaßes zuzüglich einer Vertikalen Toleranz.
Anschlagsmaße
Die Anschlag-Maße geben die Breite/Höhe der Fensteröffnung zwischen den Anschlägen an. Wenn für dieses Fenster kein Anschlag festgelegt ist, werden diese Bemaßungsfelder grau angezeigt.
•Verwenden Sie die Registerseite Anschlag-Einstellungen des Teilfensters mit grafischer Oberfläche zum Auswählen eines Anschlags und seiner Einstellungen.
•Sie können auch einen Anschlagtyp in der Registerseite Grundeinstellungen des Teilfensters mit grafischer Oberfläche auswählen.
Größe laut Eingabe
Größe laut Eingabe entspricht der Breite und Höhe der gesamten Fensterstruktur.
Festlegen als Nominalwert
Verwenden Sie die Radioschaltfläche Als Nominalwert einstellen, um eine dieser Bemaßungsdefinitionen als Nominalgröße des Fensters festzulegen.
•Dies ist die Nominalbemaßung, die in der interaktiven Auswertung im Feld Nominale B x H aufgelistet ist.

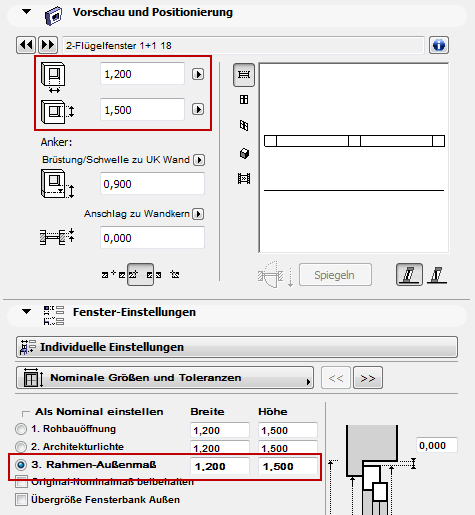

•Diese Nominalbemaßung wird in den Feldern Breite und Höhe im Teilfenster Vorschau und Positionierung oder Fenstereinstellungen angezeigt.
Nominalmaß bei Änderung beibehalten: Dieses Kontrollkästchen ist relevant, wenn Sie die Definition der Nominalbemaßung ändern (z. B. von Architekturlichte auf Rohbauöffnung). Wenn dieses Feld markiert ist, werden die Werte der Original-Nominalbemaßung (für die Größe laut Eingabe eingestellt) an die neue Nominalbemaßung (Ihre Größe Wandloch) übertragen. Die weiteren Bemaßungswerte werden automatisch angepasst.
Maße im Fenster-Marker zeigen

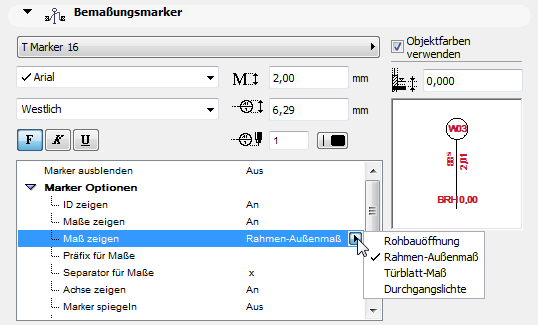

Wenn Sie einen Fenster-Marker anzeigen, verwenden Sie das Teilfenster Bemaßungs-Marker (Marker-Optionen - anzuzeigende Größe) zum Auswählen einer dieser Bemaßungsdefinitionen als bevorzugte Maße zum Anzeigen im Marker.
